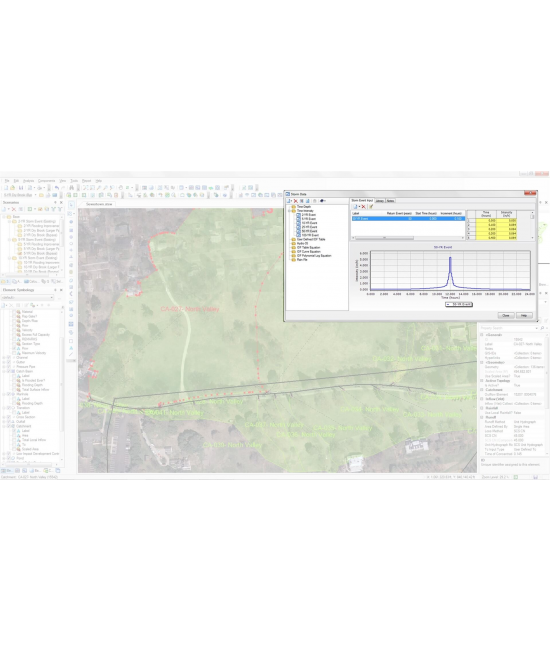

CivilStorm
Комплексное программное обеспечение для моделирования и анализа штормовых вод
Системы ливневых вод могут быть очень сложными для моделирования, с резервными потоками и реверсированием потока, наддувными трубами и т. д. CivilStorm - одно из решений для всех ваших задач моделирования ливневых вод:
- Обнаружение узких мест в системе, повышение пропускной способности и ограничение затопления ливневых вод, поэтому вы можете соблюдать правила ливневых вод
- Минимизация капитальных вложений на вашу инфраструктуру с оптимизированными сетевыми проектами и генеральными планами для всей вашей системы.
CivilStorm проводит анализ всех аспектов систем ливневых вод: ливня, стока, захвата входов и обхода, трубопроводов для гравитации и давления, прудов, выходов, открытых каналов, водопропускных труб и т. д. Это обеспечивает:
- Комплексное моделирование ливневых вод : анализ условий давления и свободной поверхности для сетей каналов и замкнутых трубопроводов; модельные комплексы прудов для различных условий хвостохранилища; и используйте в своем дизайне водосливы, отверстия, водопропускные трубы, стояки и впускные коробки.
- Легкая конструкция : CivilStorm рекомендует наиболее экономичные размеры труб и инвертированных высот при соблюдении проектных ограничений. Он проедет вас через сложный процесс проектирования пруда и выхода и упростит сложную гидравлическую систему водопропускной трубы.
- Оптимизированное построение моделей и управление ими : использовать и импортировать практически любой внешний формат данных для запуска модели. Затем эффективно управляйте данными модели, имея возможность использовать множество инструментов для ввода данных и редактирования моделей, которые упрощают и сокращают процесс моделирования.
CivilStorm - это надмножество StormCAD и подмножество SewerGEMS .
ВОЗМОЖНОСТИ
Распределение и оценка ливневых стоков
Модели земли со стоками в дождливую погоду получены на основе осадков с использованием их встроенного распределения или заданных пользователем данных об осадках. Стоки вычисляются с использованием наиболее подходящего метода для проекта.
Анализ пропускной способности решеток
Рассчитывайте долю ливневых стоков, которая поступает в водозабор, относительно объема, поступающего по желобу или запруды на поверхности дороги. Быстро подтверждайте, что распространение расхода по желобу не превышает требования.
Строительство и управление гидравлическими моделями
Оперативно моделируйте здания и эффективно управляйте моделью, создавая лучшие инженерные решения. Используйте и импортируйте практически любые внешние форматы данных для получения максимальной рентабельности геопространственных и инженерных данных и автоматизации процесса извлечения данных о местности и распределении узлов.?
Проектирование и анализ водоводов
Выберите один из вариантов из библиотеки стандартных водопропускных форм, материалов и начальных условий, затем рассчитайте уровень воды в водопропускной трубе и сбросные воды с использованием методик расчета, описанных в гидравлическом проекте серии 5 Федерального управления автомобильных дорог США.
Проектирование и анализ территорий слабого влияния (LID)
Смоделируйте эффект, получаемый от территорий слабого влияния, за счет задержания поверхностного стока перед попаданием в систему ливневой канализации.
Проектирование и анализ прудов и выпусков
Используйте процесс PondMaker, который проведет вас через весь лабиринт сложного проектирования прудов с поэтапным контролем процесса и постоянной обратной связью о ходе проекта. Установите максимальную скорость истечения, оцените аккумулируемый объем, проверьте конструкцию выпуска и окончательный проект.
Проектирование систем ливневой канализации
Сведите к минимуму капитальные вложения, просто введя свои ограничения на проектирование: скорости, уклоны, глубины заложений, а также относительное смещение труб и колодцев. ПО подбирает наиболее экономичные размеры труб и глубины лотков, избегая ненужного рытья траншей для труб, в соответствии с бюджетными установками проекта.
Имитационное моделирование гидросистемы с использованием многочисленных решающих устройств
Легко переключайтесь между несколькими алгоритмами решения в зависимости от типа анализируемой системы: Уравнения Сен-Венана и программа расчета рационального/постепенного меняющегося потока.
Имитационное моделирование качества воды
Смоделируйте образование, приток, транспортировку и обработку любого количества определяемых пользователем загрязняющих веществ, таких как общее количество взвешенных твердых веществ или тяжелых металлов.
