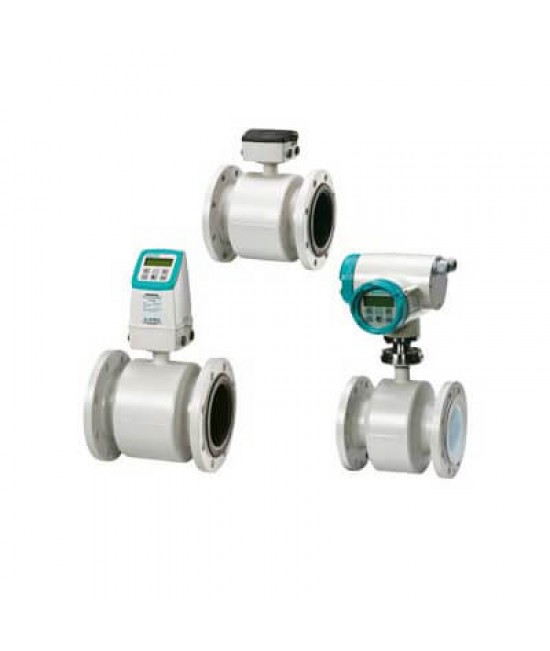

MAG 3100 7ME632
Скачать опросный лист- Широкий диапазон диаметров: DN 15 to DN 2000 (½" to 78")
- Широкий модельный ряд для многих применений : MAG 1100, MAG 1100 F, MAG 3100 P and MAG 5100 W
- Широкий диапазон номиналов давлений: PN 6 to PN 100
- ANSI Class 150/300, AS 2129/AS 4087, JIS K10 и K20.По запросу 690 bar (10 000 psi)
- Большое количество вариантов материала футеровок и электродов
- Полностью сварная конструкция стойкая к агрессивным установкам
- Простое обслуживание, карта памяти SENSORPROM автоматически сохраняет настройки.
- Запатентованная технология SITRANS F M беспроливной поверки с сохранием оттиска SENSORPROM.
| Версии |
MAG 3100 |
MAG 3100 HT (High Temperature) |
| Характеристики продукта |
Гибкая линейка продуктов |
Рабочий процесс выше 150 °C (300 °F) |
| Номинальный размер |
DN 15 … DN 2000 (½" … 78") |
DN 15 … DN 300 (½" … 12") |
| Принцип измерения |
электромагнитная индукция |
электромагнитная индукция |
| Частота возбуждения (При частоте питающей сети: 50 Гц / 60 Гц) | DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц DN 200 … 1200 (8" … 48"): 3.125 Hz/3.75 Гц DN 1400 … 2000 (54" … 78"): 1.5625 Hz/1.875 Гц | DN 15 … 65 (½" … 2½"): 12.5 Hz/15 Гц DN 80 … 150 (3" … 6"): 6.25 Hz/7.5 Гц DN 200 … 300 (8" … 12"): 3.125 Hz/3.75 Гц |
| Подключение к процессу |
||
| Фланцы |
EN 1092-1. с выступающей поверхностью (EN 1092-1, DIN 2501 и BS 4504 имеют одинаковые размеры ответных частей) DN 65 … 2000 (2½" … 78"): PN 6 (87 psi) DN 200 … 2000 (8" … 78"): PN 10 (145 psi) DN 65 … 2000 (2½" … 78"): PN 16 (232 psi) DN 200 … 600 (8" … 24"): PN 25 (362 psi) DN 15 … 600 (½" … 24”): PN 40 (580 psi) DN 50 … 300 (2" … 12"): PN 63 (913 psi) DN 25 … 300 (1" … 12"): PN 100 (1450 psi) ANSI B16.5 (~BS 1560), с выступающей поверхностью: ½" … 24": Класс 150 (20 бар (290 psi)) ½" … 24": Класс 300 (50 бар (725 psi)) AWWA С-207, с плоской поверхностью, 28...78": Класс D (10 бар) AS 2129, с выступающей поверхностью ½" … 48": Таблица E PN 16 (DN 50 … 1200, 16 бар (232 psi)) PN 21 (DN 50 … 600, 21 бар (304 psi)) PN 35 (DN 50 … 600, 35 бар (508 psi)) JIS B 2220:2004 K10 (1" … 24") K20 (1" … 24") Другие фланцы и классы по давлению предоставляются по запросу |
EN 1092-1. с выступающей поверхностью (EN 1092-1, DIN 2501 и BS 4504 имеют одинаковые размеры ответных частей) DN 15 … 300 (½" … 12"): PN 40 (580 psi) DN 65 … 300 (2½" … 12"): PN 16 (232 psi) DN 200 … 300 (8" … 12"): PN 10 (145 psi) DN 200 … 300 (8" … 12"): PN 25 (362 psi) ANSI B16.5 (~BS 1560), с выступающей поверхностью: ½" … 12": Класс 150 (20 бар (290 psi)) ½" … 12": Класс 300 (50 бар (725 psi)) AS 2129, выступающая поверхность ½" … 12": Таблица E Другие фланцы и классы по давлению предоставляются по запросу |
| Номинальные условия эксплуатации |
||
| Температура окружающей среды (условия также зависят от материала вкладыша) |
||
| Стандартный датчик |
-40 … +100 °C (-40 … +212 °F) |
-40 … +100 °C (-40 … +212 °F) |
| Ex датчик |
-20 … +60 °C (-4 … +140 °F) |
для температуры вещества до 150 °С -20...+60 °С for up to 150 °C (302 °F) (-4 … +140 °F) для температуры вещества 150... 180 ° (302 … 356 °F) С температура вещества: -20...+50 °С (-4 … +122 °F) |
| С компактно установленным измерительным преобразователем |
||
| MAG 5000/6000 |
-20 … +60 °C (-4 … +140 °F) |
-20 … +60 °C (-4 … +140 °F) |
| MAG 6000 I |
-20 … +60 °C (-4 … +140 °F) |
-20 … +60 °C (-4 … +140 °F) |
| MAG 6000 I Ex de |
-10 … +60 °C (14 … 140 °F) |
-10 … +60 °C (14 … 140 °F) |
| Рабочее давление [фбс. бар] (максимальное рабочее давление уменьшается с ростом температуры и при применении фланцев из нержавеющей стали) |
Неопрен 0.01 … 100 бар (0.15 … 1450 psi) EPDM 0.01 … 40 бар (0.15 … 580 psi) Резина Linatex 0.01 … 40 бар (0.15 ... 580 psi) Эбонит 0.01 … 100 бар (0.15 … 1450 psi) PTFE DN ≤ 300 (≤ 12"): 0.3 … 50 бар (4 … 725 psi) 350 ≤ DN ≤ 600 (14"≤ DN ≤ 24"): 0.3 … 40 бар (4 … 580 psi) PFA DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi) |
PTFE Тефлон DN 15... 300 (1/2...12") (130/180 °С): 0,3/0,6...50 бар (модификация 180 °С PTFE поставляется с завода с установленными заземляющими шайбами типа Е и клеммной коробкой из нержавеющей стали) PFA DN 15 … 150 (½" … 6"): Вакуум 0.02 … 50 бар (0.29 … 725 psi) |
| Каркас корпуса |
IP67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н20, постоянно (не для Ех) |
IP67 согласно EN 60529/NEMA 4X/6, 1 м H2O в течение 30 мин Опция: IP68, согласно EN 60529/NEMA 6Р.10 м Н20, постоянно (не для Ех) |
| Падение давления при 3 м/с |
Как при прямой трубе |
|
| Тестовое давление |
1.5 x PN (где применимо) |
|
| Механические нагрузки (вибрация) |
18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36 Датчик: 3.17 г Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г |
18...1000 Гц в случайных направлениях по осям х, у, z, на протяжении 2 часов, согласно EN 60068-2-36 Датчик: 3.17 г Датчик с компактно установленным измерительным преобразователем MAG 5000/6000 с выступающим передатчиком: 3.17 г Датчик с компактно установленным измерительным преобразователем MAG 6000 I/6000 I Ex с выступающим передатчиком: 1.14 г |
| Температура вещества |
Мягкий каучук 0 … +70 °C (32 … 158 °F) EPDM -10 … +70 °C (14 … 158 °F) Linatex (резина) -40 … +70 °C (-40 … +158 °F) (для температур ниже -20 °C (-4 °F) необходимо использовать фланцы AISI 304 или 316 ) Эбонит 0 … 95 °C (32 … 203 °F) PTFE -20 … +100 °C (-4 … +212 °F) PFA -20 … +100 °C (-4 … +212 °F) |
PTFE -20 … +130 °C (-4 … +266 °F) PTFE -20 … +180 °C (-4 … +356 °F) Factory mounted grounding rings type E in SS and SS terminal box. Can only be used with remote transmitter. PFA -20 … +150 °C (-4 … +300 °F) |
| Электромагнитная совместимость |
2004/108/EC |
2004/108/EC |
| Вес | См. чертежи с размерами |
|
| Материал фланцев и корпуса |
Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм) или Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм) или Фланцы и корпус из стали AISI 316 L (1.4404) полированные |
Фланцы ASTM A 105, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм) или Фланцы AISI 304 (1.4301), корпус из высокоуглеродистой стали, с антикоррозийным двухкомпонентным эпоксидным покрытием (мин. 150 μм) или Фланцы и корпус из стали AISI 316 L (1.4404) полированные |
| Материал измерительной трубы |
AISI 304 (1.4301) |
AISI 304 (1.4301) |
| Материал электродов |
AISI 316 Ti (1.4571) PTFE: сплав Hastelloy C276 PFA: сплав Hastelloy C22 Платина/Иридий Титан Тантал |
AISI 316 Ti (1.4571) PTFE: сплав Hastelloy C276 PFA: сплав Hastelloy C22 Платина/Иридий Титан Тантал |
| Заземляющий электрод, материал |
Модель с футеровкой из каучука: AISI 316Ti или сплав Hastelloy PTFE: нет PFA: возможны варианты из сплава Hastelloy,тантала или платины |
PTFE: нет PFA: возможны варианты из сплава Hastelloy,тантала или платины |
| Клеммная коробка (только удаленное исполнение) |
Стандартная - армированный стекловолокном полиамид Дополнительно - нержавеющая сталь AISI 316 (1.4436) Ex Нержавеющая сталь AISI 316 (1.4436) |
Стандартная - армированный стекловолокном полиамид(макс. 150 °C (302 °F)) Нержавеющая сталь AISI 316 (1.4436) Ex Нержавеющая сталь AISI 316 (1.4436) |
| Кабельные вводы |
Раздельная установка 2 x M20 or 2 x ½" NP Компактная установка MAG 5000/MAG 6000: 4 x M20 или 4 x ½" NPT MAG 6000 I: 2 x M25 или 2 x ½" NPT (для питания/выхода) MAG 6000 I Ex de: 2 x M25 или 2 x ½" NPT (для питания/выхода) |
Раздельная установка 2 x M20 or 2 x ½" NP |
| Сертификаты и допуски |
||
| Стандартная калибровка продукции, отчет поставляется с датчиком |
Установка точки отсчёта, 2 x 25 % и 2 x 90 % |
Установка точки отсчёта, 2 x 25 % и 2 x 90 % |
| Соответствие стандартам |
PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC 1) CRN |
PED (Все фланцы EN 1092-1 соответствуют PED) – 97/23 EC 1) CRN |
| Сертификат соответствия материала EN 10204 3.1 |
По запросу |
По запросу |
| Допуски Ex |
Датчики Ex ATEX 2 GD DN 15 … 300: EEx d e ia IIC T4 - T6 DN 350 … 2000 EEx e ia IIC T4 - T6 FM Класс 1, Сек 1 2) FM Класс 1, Зона 1 CSA Класс 1, Зона 1 IEC Ex de ia IIC T3 - T6 Стандартные датчики FM Класс 1, Сек 2 CSA Класс 1, Сек 2 |
Датчики Ex ATEX 2 GD DN 15 … 300: EEx d e ia IIC T4 - T6 FM Класс 1,Сек 1 2) FM Класс 1, Зона 1 CSA Класс 1, Зона 1 IEC Ex de ia IIC T3 - T6 Стандартные датчики FM Класс 1, Сек 2 CSA Класс 1, Сек 2 |
| Допуски на использование питьевой воды |
Футеровка из EPDM: WRAS (WRc, BS6920 для холодной воды, Великобритания) NSF/ANSI Standard 61 (для холодной воды, США) ACS (Франция) DVGW W270 (Германия) Belgaqua (Бельгия) MCERTS (Великобритания) (для вкладышей из каучука EPDM или из PTFE,с электродами AISI 316 или сплава Hastelloy) | |
| Коммерческий учет (СТ) U DN2000) (только в комплекте с MAG 5000/6000 СТ), по специальному заказу |
Допуск на использование образца с холодной водой - DANAK TS 22.36.001, РТВ (Дания и Германия) Допуск на использование образца в качестве теплосчетчика — OIML R 75 (Дания) Допуск на использование образца с горячей водой — РТВ (Германия) Разрешение на использование образца с веществами, отличными от воды — OIML R 117 (Дания) |
Допуск на использование образца в качестве теплосчетчика — OIML R 75 (Дания) Допуск на использование образца с горячей водой — РТВ (Германия) |
| Минимут | Номинал | Максимум | Единицы измерения | Другие единицы |
|
|---|---|---|---|---|---|
| Расход | м3/ч | ||||
| Давление | бар | ||||
| Температура | оС | ||||
| Вязкость | cSt | ||||
| Плотность | кг/м3 | ||||
| Электропроводность | мкС/см |
