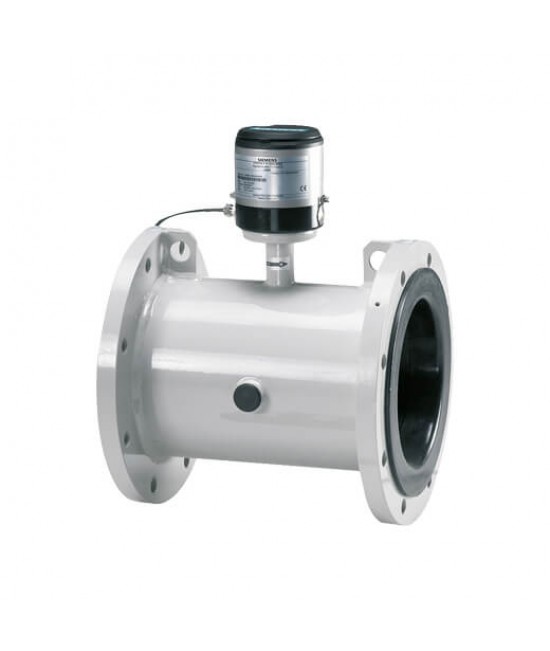

MAG 8000 для водозабора и сетей распределения
Скачать опросный лист- Закапываемые приборы, IP 68
- Низкая стоимость прибора
- Долгосрочная стабильность и точность
- Определение утечек
- Возможность измерения слабых потоков
| Измеритель | |
| Погрешности |
Стандартная калибровкаn:± 0.4% расхода ± 2 мм/с |
| Расширенная калибровка DN 50 … DN 300 (2" … 12"):± 0.2 % расхода ± 2 мм/с | |
| Проводимость вещества | Чистая вода > 20 ?с/cм |
| Температура | |
| Окружающей среды | -20 … +60 °C (-4 … +140 °F) |
| Вещества | 0 … +70 °C (32 … +158 °F) |
| Хранение | -40 … +70 °C (-22 … +158 °F) |
| Класс корпуса | IP68/NEMA 6P; Установка кабельных вводов требует заливки для сохранения соответствия IP68/NEMA 6P, иначе IP67/NEMA 4; Заводская установка кабеля обеспечивает IP68/NEMA 6P. |
| Допуск на использование с питьевой водой | NSF/ANSI Standard 61 (стандарт для холодной воды) США WRAS (BS 6920 холодная вода) Великобритания Регистрация ACS, Франция DVGW W270, Германия Belgaqua (Бельгия) MCERTS (Великобритания) |
| Допуск на использование коммерческого учета | OIML R 49 |
| Соответствие стандартам | PED: 97/23EC Электромагнитная совместимость: IEC/EN 61000-6-3, IEC/EN 61000-6-2 |
| Версии датчиков | DN 25 … 1200 (1" … 48") |
| Принцип измерения | Электромагнитная индукция |
| Частота возбуждения | |
| Базовая версия | |
| Питание от батареи | DN 25 … 150 (1” … 6”): 1/15 Гц DN 200 … 600 (8” … 24”): 1/30 Гц DN 700 … 1200 (28“ … 48“): 1/60 Гц |
| При питании от сети | DN 25 … 150 (1” … 6”): 6.25 Гц DN 200 … 600 (8” … 24”): 3.125 Гц DN 700 … 1200 (28“ … 48“): 1.5625 Гц |
| Расширенная версия | |
| При питании от батареи | DN 25 … 150 (1” … 6”): 1/15 Гц (настраивается до 6,25 Гц, при снижении ресурса батареи) DN 200 … 600 (8” … 24”): 1/30 Гц настраивается до 3,125 Гц, при снижении ресурса батареи) DN 700 ... 1200 (28“ ... 48“): 1/60 Гц (настраивается до 1,5625 Гц, при снижении ресурса батареи) |
| При питании от сети | DN 25 ... 150 (1” ... 6”): 6.25 Гц DN 200 ... 600 (8” ... 24”): 3.125 Гц DN 700 ... 1200 (28“ ... 48“): 1.5625 Гц |
| Фланцы | |
| EN 1092-1 (DIN 2501) | DN 25 and DN 40 (1" and 1?"): PN 40 (580 psi) DN 50 ... 150 (2" ... 6"): PN 16 (232 psi) DN 200 ... 1200 (8" ... 48"): от PN 10 до PN 16 (145 psi или 232 psi) |
| ANSI 16.5 Class 150 lb | 1” ... 24”: 20 бар (290 psi) |
| AWWA C-207 | 28" ... 48": PN 10 (145 psi) |
| AS 4087 | DN 50 … 1200 (2" … 48"): PN 16 (232 psi) |
| Футеровка | EPDM |
| Измерительные и заземляющие электроды | сплав Hastelloy C276 |
| Шины заземления | PM300:Активный продукт |
| Минимут | Номинал | Максимум | Единицы измерения | Другие единицы |
|
|---|---|---|---|---|---|
| Расход | м3/ч | ||||
| Давление | бар | ||||
| Температура | оС | ||||
| Вязкость | cSt | ||||
| Плотность | кг/м3 | ||||
| Электропроводность | мкС/см |
