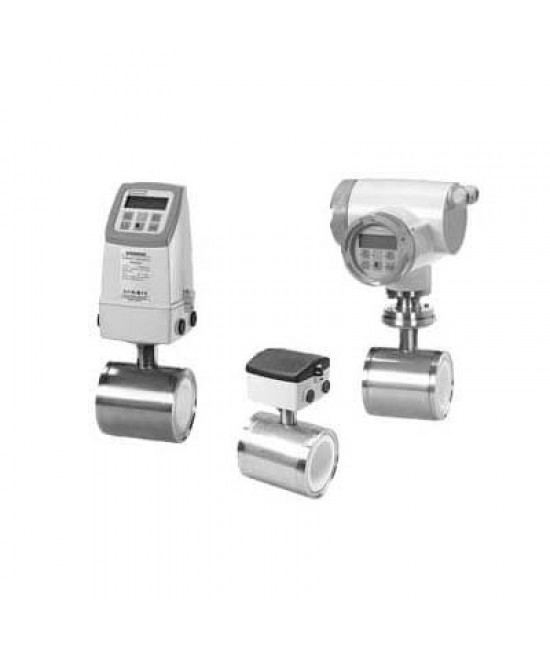

MAGFLO MAG 1100 7ME612
Скачать опросный лист- диаметр: DN 6 ... 100
- компактная сендвичная конструкция с фланцами по EN 1092, DIN и ANSI
- коррозионностойкий корпус измерительного датчика AISI 316 из нерж. стали
- высокопрочные материал футеровки и электродов, подходят для тяжел х условий процесса
- макс. температура до 200 °C
- корпус с классом защиты IP67/NEMA 4X/6
- Запатентованный метод проверки на месте. Использование данных из SENSORPROM.
| Принцип измерения | Электромагнитная индукция |
| Частота возбуждения |
|
| MAG 1100 керамика |
DN 6 ... 65 (?“ … 2?”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц |
| MAG 1100 PFA | DN 10 ... 65 (3/8“ … 2?”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц |
| Вход | |
| Диаметр | |
| MAG 1100 керамика | DN 6 … DN 100 (?" … 4") |
| MAG 1100 PFA | DN 10 … DN 100 (3/8" … 4") |
| Ответные фланцы | EN 1092-1, ANSI B 16.5 класс 150 и 300 или равноценный (DIN 2501) Опция: DN 6 или 10 (1/4" или 3/8"): 1/2" Резьба соединительного трубного адаптера: 1/2" коническая по ISO 7-1 |
| Рабочие условия |
|
| Окружающие условия |
|
| Окружающая температура | |
| -40 … +100°C (-40 … +210 °F) |
| -20 … +50°C (-4 … +120 °F) |
| Циклическое температурное воздействие | |
| |
| - длительность > 1 мин | DN 6, 10, 15, 25: Max. ?T ? 15 °C/min (?”, 3/8”, ?”, 1”: Max. ?T ? 60 °F/min) DN 40, 50, 65: Max. ?T ? 10 °C/min (1?”, 2”, 2?”: Max. ?T ? 50 °F/min) DN 80, 100: Max. ?T ? 5 °C/min (3”, 4”: Max. ?T ? 40 °F/min) |
| - длительность ?1 мин, после 10 мин. пауза | DN 6, 10, 15, 25: Max. ?T ? 80 °C/min (?”, 3/8”, ?”, 1”: Max. ?T ? 180 °F/min) DN 40, 50, 65: Max. ?T ? 70 °C/min (1?”, 2”, 2?”: Max. ?T ? 160 °F/min) DN 80, 100: Max. ?T ? 60 °C/min (3”, 4”: Max. ?T ? 140 °F/min) |
| Макс. ±100 °C (210 °F) моментально |
| Рабочее давление | |
| DN 6 ... 65: 40 бар (?” … 2?”: 580 psi) DN 80: 37.5 бар (3”: 540 psi) DN 100: 30 бар (4”: 435 psi) Вакуум: 1 x 10-6 бар (1.5 x 10-5 psi) |
| 20 бар (290 psi) Вакуум: 0.02 бар (0.3 psi) |
| Вибропрочность | 10 …1000 Гц любая, 3,17 гр эффективная, во всех направлениях по EN 60068-2-36 Для компактного монтажа с MAG 6000 I закрепить измерительный преобразователь, чтобы избежать воздействия напряжения натяжения на измерительный датчик. |
| Класс защиты (корпус) | IP67, выше по запросу |
|
IP67 по EN 60529 (NEMA 4X/6),1 mH 2 O на 30 мин |
|
IP68 по EN 60529 (NEMA 6P),10 mH 2 O kont. |
| Свойства измеряемой среды | |
| Температура вещества | |
|
|
| -керамический | -20 … +150 °C (-4 … +300 °F) |
| -высокотемпературный | -20 … +200 °C (-4 … +390 °F) |
|
|
| -PFA | -30 … +130 °C (-20 … +270 °F) |
| -высокотемпературный | Подходит для стерилизации паром при 150 °C (300 °F) |
| Дизайн | |
| Вес | см. габаритные чертежи |
| Материал | |
|
|
| -MAG 1100 | нерж. сталь AISI 316L (1.4404) |
| -MAG 1100 PFA | нерж. сталь AISI 316 (1.4436) |
|
|
| -стандарт | усиленный стекловолокном полиамид |
| -высокотемпературная и Ex (только раздельная версия) | нерж. сталь AISI 316 (1.4436) |
|
нерж. сталь AISI 304 (1.4301),кол-во и размер по EN 1092-1:2001 |
|
|
| -стандарт | EPDM (макс. 150 °C, PN 40) |
| -опция | графит (макс. 200 °C, PN 40) PTFE (макс. 130 °C, PN 25) |
|
нерж. сталь, AISI 316, 1/2“коническое ISO 7-1 |
| Футеровка | |
|
оксид алюминий Al 2 O 3 (керамика) |
|
усиленный PFA |
| Электроды | |
|
платина / золото / титан |
|
Hastelloy C276 |
| Сертификаты и допуски | |
Ех - допуск сенсора Руководство по приборам давления |
EEx [ia][ib] IIB T4-T6 DGRL – 97/23 EC |
| Минимут | Номинал | Максимум | Единицы измерения | Другие единицы |
|
|---|---|---|---|---|---|
| Расход | м3/ч | ||||
| Давление | бар | ||||
| Температура | оС | ||||
| Вязкость | cSt | ||||
| Плотность | кг/м3 | ||||
| Электропроводность | мкС/см |
