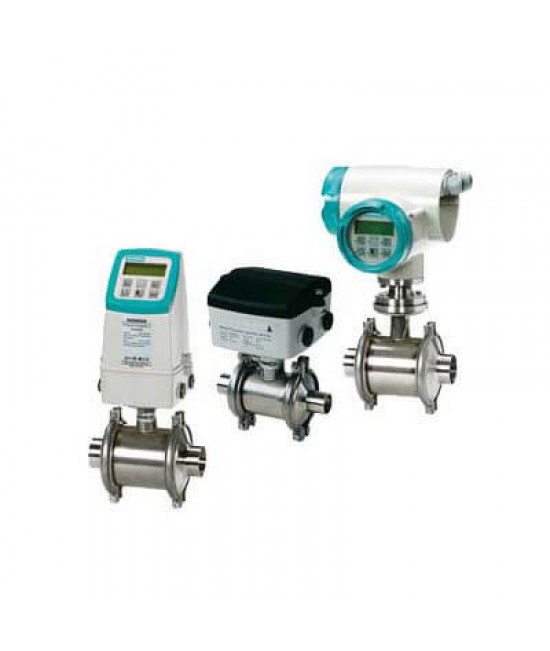

MAGFLO MAG 1100 Food 7ME614
Скачать опросный лист- диаметр: DN 10 … DN 100
- корпус из нерж. стали AISI 316
- гигиеническое соединение, конструкция с допуском 3A и EHEDG
- гигиеническая конструкция для чистки CIP и SIP
- просто ввод в эксплуатацию и автоматическая загрузка установок через SENSORPROM
- корпус с классом защиты IP67/NEMA 4X/6
- Запатентованный метод поверки на месте. Использование данных из SENSORPROM.
| Принцип измерения | Электромагнитная индукция |
| Частота возбуждения |
DN 10 ... 65 (?“ … 2?”): 12.5 Гц DN 80 ... 100 (3”, 4”): 6.25 Гц |
| Вход | |
| Диаметр | DN 10 … DN 100 (3/8" … 4") |
| Подключение к процессу | Имеется гигиенический адаптер для: -прямого вваривания в трубопровод -фитинга Clamp -резьбового фитинга |
| Окружающие условия | |
| Окружающая температура | |
| -40 … +100°C (-40 … +210 °F) |
| -20 … +50°C (-4 … +120 °F) |
| Циклическое температурное воздействие | |
| |
| - длительность > 1 мин | DN 10, 15, 25: макс. ?T ? 15 °C/мин (3/8”, ?”, 1”: макс. ?T ? 60 °F/мин) DN 40, 50, 65: макс. ?T ? 10 °C/мин (1?”, 2”, 2?”: макс ?T ? 50 °F/мин) DN 80, 100: макс. ?T ? 5 °C/мин (3”, 4”: макс ?T ? 40 °F/мин) |
| - длительность ?1 мин, после 10 мин. пауза | DN 10, 15, 25: макс. ?T ? 80 °C/мин (3/8”, ?”, 1”: макс. ?T ? 180 °F/мин) DN 40, 50, 65: макс. ?T ? 70 °C/мин (1?”, 2”, 2?”: макс. ?T ? 160 °F/мин) DN 80, 100: макс. ?T ? 60 °C/мин (3”, 4”: макс. ?T ? 140 °F/мин) |
| Maкс. ±100 °C (210 °F) временно |
| Рабочее давление | |
| DN 10 ... 65: 40 бар (3/8” … 2?”: 580 psi) DN 80: 37.5 бар (3”: 540 psi) DN 100: 30 бар (4”: 435 psi) Вакуум: 1 x 10-6 бар (1.5 x 10-5 psi) |
| 20 бар (290 psi) Вакуум: 0.02 бар (0.3 psi) |
| Вибропрочность | 10 …1000 Гц любая, 3,17 гр эффективная, во всех направлениях по EN 60068-2-36 Для компактного монтажа с MAG 6000 I закрепить измерительный преобразователь, чтобы избежать воздействия напряжения натяжения на измерительный датчик. |
| Класс защиты (корпус) | |
|
IP67 по EN 60529 (NEMA 4X/6),1 mH 2 O на 30 мин |
|
IP68 по EN 60529 (NEMA 6P),10 mH 2 O kont. |
| Свойства измеряемой среды | |
| Температура вещества | |
|
-20 …+150 °C подходит для стерилизации паром |
|
-30 …+130 °C подходит для стерилизации паром при 150 °C |
| Конструкция | |
| Вес | см. габаритные чертежи |
| Материал | |
|
|
| -MAG 1100 Food керамика | нерж. сталь AISI 316L (1.4404) |
| -MAG 1100 Food PFA | нерж. сталь AISI 316 (1.4436) |
|
|
| -стандарт | усиленный стекловолокном полиамид |
| -высокотемпературная и Ex (только раздельная версия) | нерж. сталь AISI 316 (1.4436) |
|
нерж. сталь AISI 304 (1.4301),кол-во и размер по EN 1092-1:2001 |
|
|
| -стандарт | усиленный стекловолокном полиамид |
| -опция | MAG 1100 Food: нерж. сталь AISI316 (1.4436) MAG 1100 Food PFA: нерж. сталь AISI316 L (1.4404) |
| Футеровка | |
|
оксид алюминий Al 2 O 3 (керамика) |
|
усиленный PFA |
| Электроды | |
|
платина / золото / титан |
|
Hastelloy C276 |
Кабельное резьбовое соединение |
Hastelloy C276 |
| Сертификаты и допуски | |
|
3A, допуск EHEDG |
|
3A (сертификат EHEDG готовится) |
Руководство по приборам давления |
DGRL – 97/23 EC |
| Адаптер | |
| Трубное соединение/рабочее давление |
|
| Адаптер для вваривания молочный трубопровод | Tri-Clover ISP 2037, DIN 11 850, SMS 3008, BS 4825-1 |
| DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ?”, 1”, 1?”, 2”, 2?” and 3”) | PN 40 (600 psi) |
| DN 100 (4”) | PN 25 (350 psi) |
| Адаптер для соединения Clamp | Tri-Clamp ISP 2852, DIN 32 676, SMS 3016, BS 4825-3 |
| DN 10, 15, 25, 40 and 50 (3/8”, ?”, 1”, 1?”, and 2”) | PN 16 (200 psi) |
| DN 65, 80 and 100 (2?”, 3” and 4”) | PN 10 (150 psi) |
| Резьбовой адаптер | |
| DIN 1181 | |
| DN 10, 15, 25, and 40 (3/8”, ?”, 1”, and 1?”) | PN 40 (600 psi) |
| DN 50, 65, 80 and 100 (2”, 2?”, 3” and 4”) | PN 25 (350 psi) |
| ISO 2853, SS 3351, BS 4825-4 | |
| DN 10, 15, 25, 40, 50, 65 and 80 (3/8”, ?”, 1”, 1?”, 2”, 2? and 3””) | PN 16 (200 psi) |
| SMS 1145 | |
| DN 25, 40, 50, 65 and 80 (1”, 1?”, 2”, 2?” and 3) | PN 6 (80 psi) |
| Конструкция | |
| Материал | |
| адаптер | нерж. сталь, AISI 316 |
| уплотнение |
|
| стандарт |
EPDM (-20 ... +150 °C) |
| опция | NBR (-20 ... +100 °C) |
| Clamp | нерж. сталь AISI 304, ISO 2852 |
| Минимут | Номинал | Максимум | Единицы измерения | Другие единицы |
|
|---|---|---|---|---|---|
| Расход | м3/ч | ||||
| Давление | бар | ||||
| Температура | оС | ||||
| Вязкость | cSt | ||||
| Плотность | кг/м3 | ||||
| Электропроводность | мкС/см |
