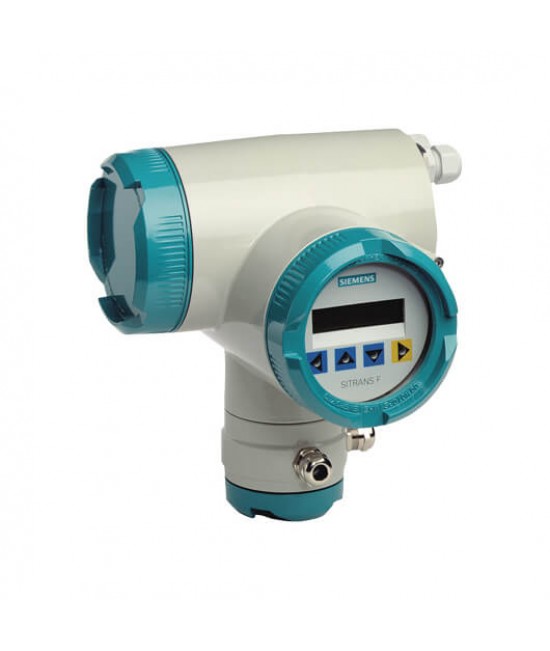

Transmag 2 7ME5034
Скачать опросный лист- быстрая обработка сигнала с помощью 16-битной технологии
- автоматическое определение типа датчика и данных калибровки через SmartPLUG
- коммуникация через PROFIBUS PA (3.0) и HART
- простое управление через меню с двухстрочной индикацией
- функции самоконтроля
- внутренний имитатор (всех входных и выходных функций)
- контроль измерительного датчика через контроль пустой трубы или контроль смачивания электродов
- аналоговый выход и цифровые выход для импульсов, состояния прибора , предельных значений, направления протока, частотного выхода
- по желанию пассивный коммутационный вход для сброса значений счетчика и для отключения измерительного оборудования (PZR)
- с пульсирующим переменным полем для мин . проводимости в 0,1 µS/см или выше, в зависимости от измерительного датчика и вещества
- раздельный режим (подключенного водосчетчика)
| Режим работы и конструкция | |
| Принцип измерения |
магнитно-индуктивный с пульсирующим переменным полем |
| Возбуждение магнитного поля |
автоматическая синхронизация питания или внутренний таймер с питанием постоянным током |
| питание AC 50 Гц | биполярное (16,7 Гц) биполярное с предварительным импульсом (10 Гц) биполярное (8,33 Гц) |
| питание AC 60 Гц | униполярное (20 Гц) униполярное с предварительным импульсом (12 Гц) униполярное (10 Гц) |
| Выходы | |
| Электрическая изоляция | Выходы гальванически отделены от блока питания и друг от друга, допускается макс. 60 V к PE/выравниванию потенциалов |
| Выход тока | 0/4 ... 20 мА |
| Только 20 мА / приборы HART (7ME503.-0.... или 7ME503.-2....) |
|
| cигнал | |
| верхнее предельное значение | 0/4 ... 20 мА , по выбору |
| отказ | 20 ... 22,5 мА |
нагрузка | 3,6, 20 или 24 мА |
не искробезопасный выход | макс . 600 Ω, макс . напряжение нагрузки DC 15 V |
| искробезопасный выход | макс . 350 Ω, макс . напряжение нагрузки DC 8,5 V |
для коммуникации через HART | ≥ 250 Ω |
| Коммуникация | через аналоговый выход с соединительным модулем РС или коммуникатор HART |
| протокол | HART, версия 5.1 |
Цифровой выход | |
| Сигнал | |
не искробезопасный выход | может конфигурироваться как активные и пассивные сигналы |
активный сигнал | DC 24 V, ≤24 мА , R i = 170 Ω |
| пассивный сигнал | открытый коллектор , макс . DC 30 V, 200 мА |
| Выходная конфигурация | |
импульс |
|
значимость импульсов |
≤5000 импульсов / |
| длительность импульса | ≥ 0.1 мсек |
| частота предельного значения | ≤ 10,000 Гц |
предельные значения |
предельные значения для скорости и количества расхода , направления протока , тревоги |
| Цифровой выход 2 () ( 7ME503.-1....) | |
| Реле | функция размыкателя или замыкателя |
расчет параметров |
|
| не искробезопасный выход | макс . 5 W, макс . AC/DC 50 V, макс. 200 мА |
| выходная конфигурация | предельные значения для скорости и количества расхода, направления протока, тревоги |
| Цифровой вход ( опция для цифрового выхода 2) ( 7ME503.-2....) | не искробезопасный |
| входная функция может конфигурироваться как High-Active или Low-Active | заданное измеренное значение или счетчик на ноль |
| напряжение сигнала | макс . DC 30 V, R i = 3 k: High-Pegel: +11 ... + DC 30 V Low-Pegel: -30 ... + DC 5 V |
Для приборов PROFIBUS |
|
| PROFIBUS PA ( приборов PROFI-BUS | 7ME503.-1....) |
| коммуникация | уровень 1 и 2 по PROFIBUS PA передача по IEC 1158-2 уровень 7 ( протокола ) по PROFIBUS PA и DP V1 (EN 50170) класс приборов B, профиль 3.0 макс. 4 одновременных соединения C2 |
напряжение шины |
|
| не искробезопасный выход | допускается DC 9 ... 32 V |
| расход тока шиной | 10 мА ; ограничение до ≤15 мА в случае отказа ограничения тока |
Точность при эталонных условиях |
|
Допуск измерения импульсного выхода |
|
| при v > 0,25 м / (0.82 ft/s) | ≤±0,5% от измеренного значения ±0,0012 м / |
| With v < 0.25 m/s (0.82 ft/s) | ±0,0025 м /сек |
Допуск измерения аналогового выхода |
как импульсный выход плюс ±0.1% погрешность преобразования ±20 µA |
| Воспроизводимость | 0,2% от измеренного значения |
Эталонные условия |
|
температура процесса |
25 °C ±5 °C (77 °F ±41 °F) |
| Окружающая температура | 25 °C ±5 °C (77 °F ±41 °F) |
время нагрева |
мин . 30 мин |
монтажные условия |
участок впускной трубы ≥10 x DN участок выпускной трубы ≥5 x DN Монтаж по центру в трубе |
| вещество | вода без газообразных или твердых примесей |
проводимость |
> 200 µS/cm |
частота магнитного тока |
двухполюсная с предварительным импульсом |
Рабочие условия |
|
Условия монтажа |
см . также Измерительный датчик |
Окружающая температура |
|
раздельная версия |
-20 ... +60 °C (-4 ... +140 °F) |
компактная версия |
-20 ... +60 °C (-4 ... +140 °F), температура процесса до 60 °C (до 140 °F) |
модуль индикации |
0 ... 50 °C (32 ... 122 °F) |
Хранение |
-25 ... +80 °C (-13 ... +176 °F) |
Класс защиты |
IP67 / NEMA 4X |
Электромагнитная совместимость (ЭМС) |
|
излучение помех |
по EN 61326 при использовании в промышленных зонах |
помехоустойчивость |
по EN 61326 при использовании в промышленных зонах NAMUR NE21 при использовании в жилом секторе |
Свойства измеряемой среды |
|
температура процесса для компактной версии |
-20 ... +130 °C в зависимости от измерительного датчика и внешней температуры |
Мин . проводимость вещества |
|
для измерительного датчика SI-TRANS F M 911/E |
≥0,1 µS/c , в зависимости от вещества и диаметра |
Конструкция |
|
Вес измерительный преобразователь |
4,4 кг |
Компактные версии |
измерительный преобразователь жестко смонтирован на измерительной трубе |
Раздельная версия |
измерительный преобразователь должен быть подключен экранированным кабелем к измерительному датчику |
Макс . длина кабеля |
100 м |
Корпус |
алюминиевое литье под давлением, окрашенный |
Элементы индикации и управления |
|
Общая индикация |
ЖКД , фоновая подсветка, две строки по 16 знаков |
Универсальная индикация для |
расхода, количества, скорости протока |
Элементы управления |
4 клавиши для ввода параметров |
Питание как указано на типовой табличке |
|
питание AC |
AC 100 ... 250 V ±15%, 47 ... 63 Гц |
расход тока |
около 120 ... 630 VA, в зависимости от измерительного датчика и диаметра |
Отказ тока |
шунтирование мин . одного цикла питания (> 20 мсек ) |
Главный предохранитель |
AC 100 ... 230 V: T1.6A |
Предохранитель магнитного тока |
F5A / 250 V |
Сертификаты и допуски |
|
Руководство по приборам давления |
Прибор не подлежит руководству по приборам давления |
| Минимут | Номинал | Максимум | Единицы измерения | Другие единицы |
|
|---|---|---|---|---|---|
| Расход | м3/ч | ||||
| Давление | бар | ||||
| Температура | оС | ||||
| Вязкость | cSt | ||||
| Плотность | кг/м3 | ||||
| Электропроводность | мкС/см |
