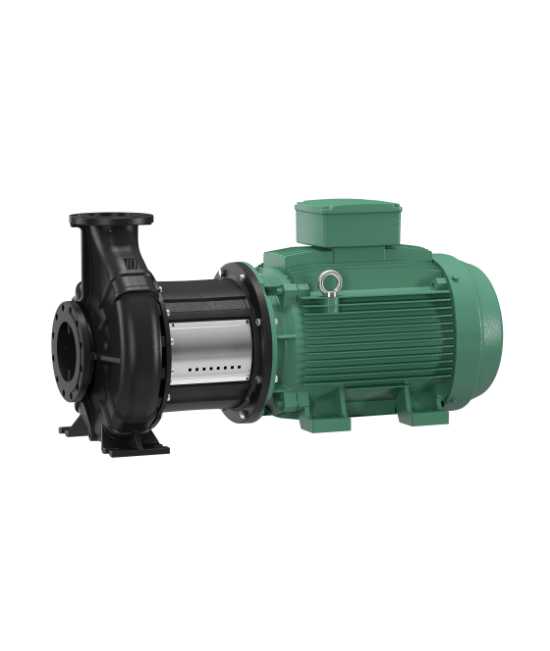

Wilo-CronoBloc-BL

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Низкие эксплуатационные затраты благодаря высокому КПД
Высокая степень защиты от коррозии благодаря катафорезному покрытию литых компонентов.
В серийном исполнении в корпусе электродвигателя предусмотрены отверстия для выхода конденсата
Всегда и везде доступные стандартные электродвигатели (в соответствии со спецификацией Wilo) и скользящие торцевые уплотнения
Удобство пользования благодаря соответствию рабочих характеристик и основных размеров EN 733 (DIN для стандартных насосов)

Тип

Насос с сухим ротором в блочном исполнении с фланцевым соединением

Применение

Для перекачивания воды систем отопления (согласно VDI 2035), водогликолевой смеси, охлаждающей и холодной воды без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Технические характеристики

Допустимый диапазон температур перекачиваемой жидкости от -20° C до +140° CЭлектроподключение к сети 3~400 В, 50 Гц (другие по запросу)Класс защиты IP55Номинальный диаметр от DN 32 до DN 150Макс. рабочее давление 16 бар (опционально 25 бар по запросу)

Обозначение

Пример	BL 40/160-4/2
BL	Блочный насос
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу (напорный патрубок)
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в блочном исполнении с аксиальным всасывающим патрубком и радиально расположенным напорным патрубком со следующими элементами:

Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
Соединительный элемент
Муфта
Электродвигатель согласно норме IEC

Материалы

Корпус насоса и фонарь: Стандартное исполнение: EN-GJL-250;
опционально: Чугун с шаровидным графитом EN-GJS-400-18-LT (в зависимости от типа)
Рабочее колесо: Стандартное исполнение: EN-GJL-200;
Специальное исполнение: Бронза CuSn 10 нержавеющая сталь 1.4408 (в зависимости от типа)
Вал: 1.4122
Скользящее торцовое уплотнение: AQEGG;
другие скользящие торцовые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-L1 с рабочим колесом из бронзы (за отдельную плату)
Вариант …-L4 с рабочим колесом из нержавеющей стали (за отдельную плату)
Вариант ...-H1 с корпусом из чугуна с шаровидным графитом (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

Документация (корпус насоса и электродвигатель) для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцовые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Wilo-CronoBloc BL (2-полюсный)
