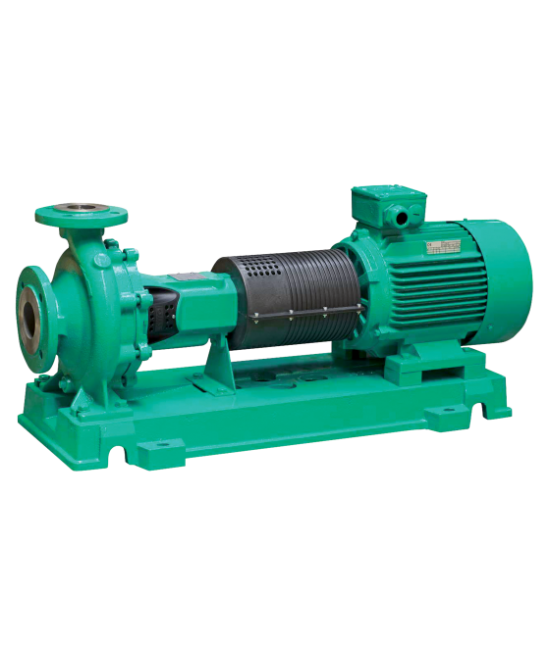

Wilo-CronoNorm-NL

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Низкие эксплуатационные затраты благодаря высокому КПД
Скользящее торцовое уплотнение Burgmann независимое от направления вращения
Низкий кавитационный запас
Муфта вала со сменной муфтой или без нее

Тип

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на опорной раме.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.

Технические характеристики

Допустимый диапазон температур от -20° C до +120° CПодключение к сети 3~400 В, 50 ГцКласс защиты IP 55Номинальные диаметры от DN 32 до DN 150Макс. рабочее давление 16 бар

Обозначение

Пример	NL 40/200B-11/2
NL	Стандартный насос с осевым всасыванием
40	DN для напорного фланца
200	Номинальный диаметр рабочего колеса [мм]
B	Гидравлическое исполнение
11	Номинальная мощность электродвигателя P₂ [кВт]
2	Число полюсов электродвигателя

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Насос со свободным концом вала или
Насос на опорной раме с муфтой и защитой муфты, без электродвигателя или
полностью монтированный на опорной раме насос с электродвигателем

Материалы

Корпус насоса и нажимная крышка: EN-GJL-250
Подшипниковая опора: EN-GJL-250
Рабочее колесо: EN-GJL-250,
(специальное исполнение: G-CuSn10)
Вал: X20Cr13
Скользящее торцевое уплотнение: AQ1EGG
(другие скользящие торцевые уплотнения по запросу)

Описание/конструкция

Одноступенчатый низконапорный центробежный насос в качестве насоса на фундаментной раме с осевыми всасывающими патрубками с прифланцованными подшипниковыми опорами и осевым креплением для привода, подсоединенного упругой муфтой
Сменные муфты (втулочная муфта), доступные по опции, позволяют снять узел ротора без демонтажа электродвигателя.

Ввод в эксплуатацию

В случае установки насосов с частотой вращения 2900 об/мин в жилых зданиях необходимо принять соответствующие меры по снижению уровня шумов.
Характеристики и специфические значения мощности насоса зависят от перекачиваемых жидкостей. Характеристики и значения мощности значительно отличаются от обычных при перекачивании жидкостей, чья плотность и/или вязкость отличаются от соответствующих значений воды. Придерживаться таблицы "Рекомендуемые предельные значения для определения параметров"!
Рекомендуемые предельные значения для определения параметров рассчитываются следующим образом:
Q_оптим.(расход, при котором насос достигает своего наивысшего коэффициента полезного действия) считать с отдельной рабочей характеристики; Факторы Q_мин и Q_максприведены в таблице "Рекомендуемые предельные значения для определения параметров".

Q_{мин опред. парам.}= Q_минx Q_оптим.
Q_{макс опред. парам.} = Q_макс x Q_оптим.
Пример: Типоразмер NL 32-125
Q_мин = 0,3 x 8 = 2,4 м³/ч
Q_макс = 1,2 x 8 = 9,6 м³/ч
мощность насоса зависит от нагрузки
Все стандартизованные насосы Wilo оснащены стандартными электродвигателями IEC. Приборы управления Wilo используются для автоматического регулирования частоты вращения в зависимости от нагрузки насосов, приводимых в действие стандартными электродвигателями любого типа.
Режим работы «основной/резервный»

Принадлежности

Автоматический контроль частоты вращения:

Система регулирования насосов Wilo для автоматического, бесступенчатого регулирования мощности насосов. Для получения дополнительных сведений о приборах управления и системах регулирования обращаться в компанию Wilo.

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Wilo-CronoNorm NL (двухполюсный)
