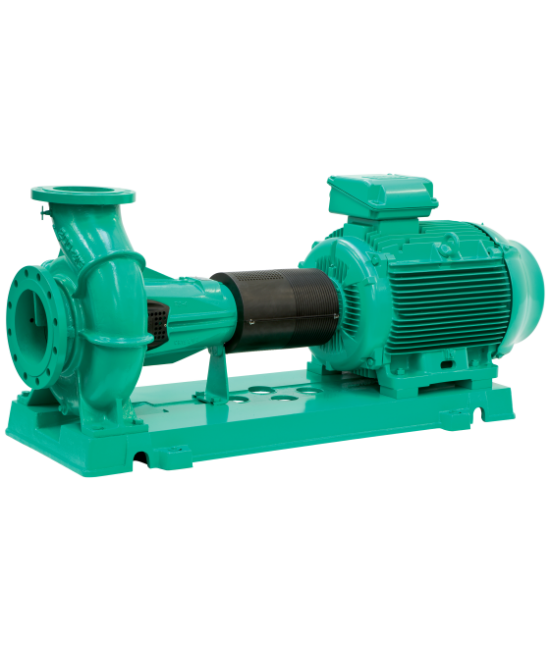

Wilo-CronoNorm-NLG

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Низкие эксплуатационные затраты благодаря высокому КПД
Скользящее торцовое уплотнение Burgmann независимое от направления вращения
Сменные щелевые уплотнения
Закрытые шарикоподшипники SKF заполненные консистентой смазкой
Низкие значения NPSH, наилучшие кавитационные характеристики

Тип

Одноступенчатый низконапорный центробежный насос с осевым всасыванием, установленный на фундаментальной раме.

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.
Применение в системах орошения, в оборудовании для зданий и сооружений, во всех отраслях промышленности, на электростанциях и т. д.

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +120° C
Подключение к сети 3~400 В, 50 Гц
Вид защиты IP55
Номинальные диаметры от DN 150 до DN 300
Макс. рабочее давление 16 бар

Обозначение

Пример	NLG 200/315-75/4
NLG	Обозначение серии: стандартный насос
200	Номинальный внутренний диаметр DN напорного патрубка
315	Номинальный внутренний диаметр рабочего колеса [мм]
75	Номинальная мощность электродвигателя P₂ [кВт]
4	Число полюсов электродвигателя

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации
Насос со свободным концом вала или
Насос на опорной раме с муфтой и защитой муфты или
полностью монтированный на опорной раме насос с электродвигателем

Материалы

Корпус насоса и нажимная крышка: EN-GJS-500-7
Подшипниковая опора: EN-GJL-250
Рабочее колесо: EN-GJL-250
, (специальное исполнение: G-CuSn10)
Вал: 1.4028
Разделительные кольца: G-CuSn10
Скользящее торцевое уплотнение: AQ1EGG
(другие скользящие торцевые уплотнения по запросу)

Описание/конструкция

Одноступенчатый горизонтальный насос со спиральным корпусом с подшипниковыми опорами и заменяемыми разделительными кольцами в легкоразборной конструкции
Уплотнение вала: скользящее торцовое уплотнение согл. EN 12756 или сальник с набивкой
Спиральный корпус с прилитыми ножками. Вал насоса установлен на радиальных шарикоподшипниках с заполнением консистентной смазкой
Муфта вала с промежуточной втулкой

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
