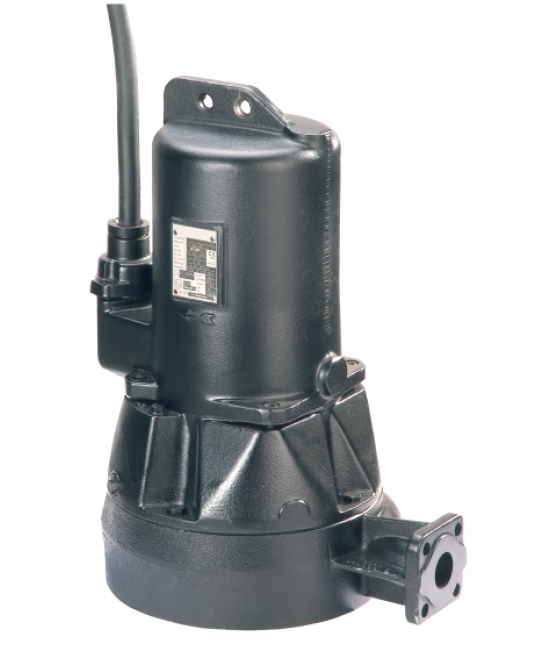

Wilo-Drain MTC

Оснащение/функции

• Внешний режущий механизм
• Контроль температуры обмотки с помощью встроенного биметаллического датчика

Описание/конструкция

Погружной насос для отвода сточных вод с внешним режущим механизмом в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и в длительном режиме работы.

Гидравлическая часть

Горизонтальный напорный патрубок для резьбового/фланцевого подсоединения или фланцевого подсоединения в зависимости от типа. Применяются открытые многоканальные рабочие колеса.

Электродвигатель

Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (только MTC 40) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).

Электродвигатели оснащены датчиками контроля температуры обмотки. Контроль температуры обмотки защищает электродвигатель от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.

В зависимости от типоразмера электродвигатель может быть дополнительно оснащен внешним электродом для контроля камеры уплотнений. Электрод сигнализирует о проникновении воды в камеру уплотнений через уплотнение со стороны перекачиваемой жидкости.

Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный. Исполнение «А» оснащено поплавковым выключателем и штепсельной вилкой с защитным контактом.

Уплотнение

Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом и защищает электродвигатель от проникновения в него перекачиваемой жидкости через уплотнение со стороны насоса. В зависимости от типа электродвигателя уплотнение со стороны насоса и электродвигателя выполнено разными способами:

• MTC 32F33.17 и ...39.16: со стороны перекачиваемой жидкости установлено скользящее торцовое уплотнение, а со стороны электродвигателя – два радиальных уплотнения вала
• MTC 32F22.17, ...26.17, ...49.17 и ...55.13: два независимо работающих торцовых уплотнения
• MTC 40: два независимо работающих торцовых уплотнения

Материалы

• Корпус электродвигателя: EN-GJL-200 или EN-GJL-250
• Корпус гидравлической системы: EN-GJL-250
• Рабочее колесо: EN-GJL-HB175, EN-GJS-500 или EN-GJL-250
• Вал: Нержавеющая сталь 1.0503, 1.7225 или 1.4021
• Режущий механизм: Нержавеющая сталь 1.4112, абразит/1.4034 или X102CrMo17K4
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя:
  • MTC 40: Оксид алюминия/карбид кремния
  • MTC 32F16.17, MTC 32F22.17 и MTC 32F26.17: SiC/SiC
  • MTC 32F33.17 и MTC 32F39.16: NBR
  • MTC 32F49.17 и MTC 32F55.13: Графит/керамика
• Статическое уплотнение: NBR

Комплект поставки

• Насос
• Соединительный кабель длиной 10 м со свободным концом
• Исполнение А с подключенным поплавковым выключателем и штепсельной вилкой с защитным контактом
• Инструкция по монтажу и эксплуатации

Принадлежности

• Устройство погружного монтажа или опора насоса
• Цепи
• Приборы управления, реле и штекеры
• Крепежные комплекты с анкерной стяжкой
