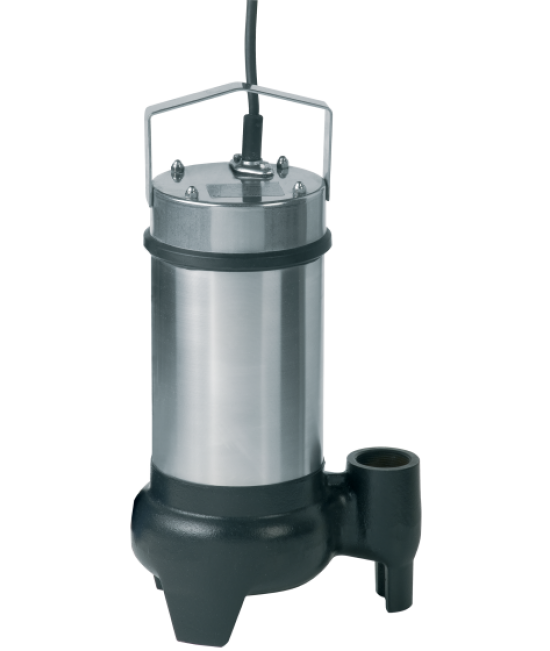

Wilo-Drain STS 40
- Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
- Простая установка благодаря встроенной опорной лапе насоса
- Рабочее колесо из нержавеющей стали
- Небольшой вес
Тип
Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии.
Применение
Перекачивание следующих сред:
- сточные воды с фекалиями;
- предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
- загрязненная вода;
Технические характеристики
- Подключение к сети: 1~ 230 В, 50 Гц или 3~ 400 В, 50 Гц
- Режим работы в погруженном состоянии: S1 или S3 25 %
- Класс защиты: IP68
- Класс нагревостойкости изоляции: B
- Контроль температуры обмотки
- Макс. температура перекачиваемой жидкости: 3 – 35 °C
- Длина кабеля: 10 м
- Макс. глубина погружения 7 м
- Свободный проход для сферических частиц: 40 км
Обозначение
| например: | Wilo-Drain STS 40/10-A |
| STS | Погружной насос |
| 40 | Номинальный внутренний диаметр [мм] |
| 10 | Макс. напор [м] |
| A | С поплавковым выключателем |
Оснащение/функции
- Однофазный вариант готов к подключению
- Исполнение A, включая поплавковый выключатель
- Термическая защита электродвигателя
Описание/конструкция
Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Вертикльный напорный патрубок для резьбового подсоединения Rp 1½. В качестве типов рабочего колеса используются свободновихревые рабочие колеса.
Электродвигатель
Электродвигатели насосов с сухим ротором в герметичном корпусе отводят тепло через корпус непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии как в длительном, так и повторно-кратковременном режимах работы.
Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.
Однофазные электродвигатели оснащены штекером с защитным контактом, а в исполнении A — поплавковым выключателем. Трехфазные электродвигатели оснащены свободными концами кабеля.
Уплотнение
Уплотнение на стороне перекачиваемой жидкости реализуется посредством скользящего торцового уплотнения, не зависящего от направления вращения, уплотнение со стороны электродвигателя выполнено посредством манжетного уплотнения.
Материалы
- Корпус насоса: EN-GJL-250
- Напольное основание: серый чугун
- Рабочее колесо: нержавеющая сталь 1.4301
- Вал: нержавеющая сталь 1.4404
- Скользящее торцовое уплотнение со стороны насоса: графит/керамика
- Манжетное уплотнение со стороны электродвигателя: NBR
- Статическое уплотнение: NBR
- Корпус электродвигателя: нержавеющая сталь 1.4301
Комплект поставки
- Готовый к подключению насос с соединительным кабелем длиной 10 м
- При 1~230 В со штекером с защитным контактом
- При 3~400 В со свободным концом кабеля
- Исполнение A со встроенным поплавковым выключателем
- Инструкция по монтажу и эксплуатации
Принадлежности
- Обратный клапан и задвижка
- Различные переходники для напорного патрубка а и шланги
- Приборы управления и аварийной сигнализации о переливе
