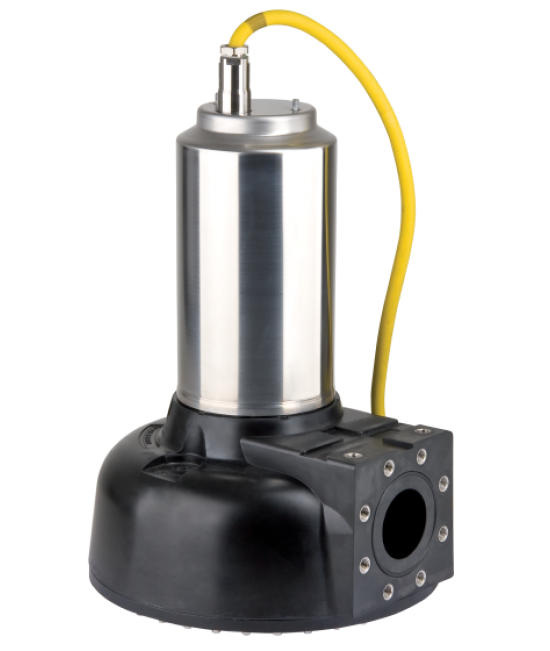

Wilo-Drain TP 80/TP 100

Оснащение/функции

• Термический контроль электродвигателя
• Контроль герметичности в моторе
• Допуск ATEX
• Охлаждающий кожух

Описание/конструкция

Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата для стационарной и мобильной установки в погруженном и непогруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения DN 80 или DN 100. Применяется одноканальное рабочее колесо.

Электродвигатель

Электродвигатель с поверхностным охлаждением с помощью серийного незасоряемого охлаждающего кожуха. Посредством данного кожуха тепло отводится непосредственно в перекачиваемую жидкость. Благодаря этому данные агрегаты можно использовать как в погруженном, так и в непогруженном состоянии в длительном или повторно-кратковременном режиме работы.

Кроме того, электродвигатель оснащен контролем герметичности и датчиком контроля температуры обмотки электродвигаетля. Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. заполненная экологически чистым маслом.

Продольно герметичный кабельный ввод, стандартная длина кабеля составляет 10 м.

Уплотнение

Уплотнение со стороны насоса и перекачиваемой жидкости реализуется посредством двух скользящих торцовых уплотнениий, не зависящих от направления вращения.

Материалы

• Корпус насоса: PUR
• Рабочее колесо: PUR
• Вал: нержавеющая сталь 1.4404
• Скользящее торцовое уплотнение со стороны насоса: SiC/SiC
• Скользящее торцовое уплотнение со стороны электродвигателя: C/Cr
• Статическое уплотнение: NBR
• Корпус электродвигателя: нержавеющая сталь 1.4404

Комплект поставки

• Готовый к подключению насос с соединительным кабелем длиной 10 м (свободным концом кабеля)
• Инструкция по монтажу и эксплуатации

Принадлежности

• Подвесное приспособление
• Цепь
• Обратный клапан и задвижка
• Различные переходники для напорного патрубка и шланги
• Приборы управления и реле
