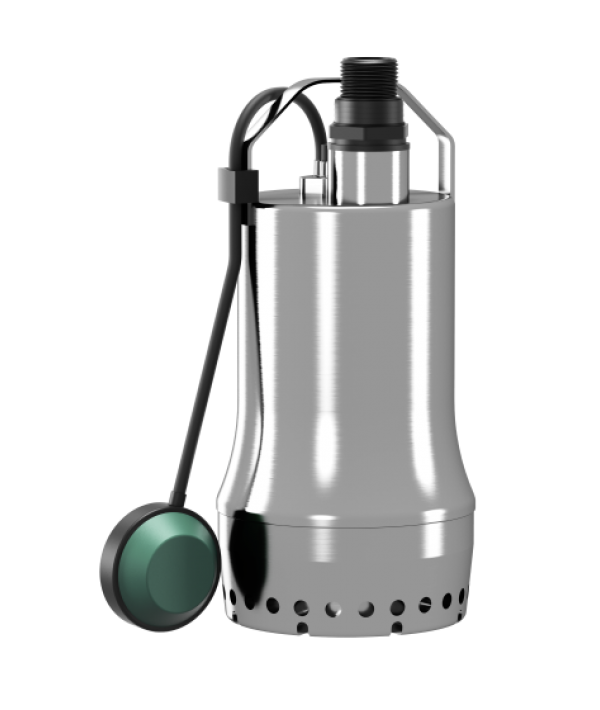

Wilo-Drain TS/TSW 32

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Прочный, ударостойкий корпус из нержавеющей стали – идеален для мобильного использования
Взмучивающее устройство (TSW): всегда чистая насосная шахта и не возникает запаха от перекачиваемых сред
Быстрая установка готового к подключению насоса (Plug & Pump)
Охлаждающий кожух и контроль температуры электродвигателя
Высококачественное уплотнение электродвигателя с дополнительным устройством отделения загрязнений
Отсоединяемый кабель электропитания и поплавковый выключатель

Тип

Погружной дренажный насос

Применение

Перекачивание следующих сред:

предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
загрязненная вода;

Технические характеристики

Электроподключение к сети 1~230 В, 50 Гц
Класс защиты IP 68
Глубина погружения макс. 7 м
Температура перекачиваемой жидкости макс. 3 ‐ 35° C, кратковременно до 3 мин. макс. 90° C
Длина кабеля 10 м
Свободный проход для сферических частиц 10 мм
Напорный патрубок Rp 1¼, патрубок для подсоединения шланга Ø 32 мм, R1

Обозначение

Например:	Wilo-Drain TS 32/9 A
TS	T = погружной насос S = загрязненная вода
32	Номинальный диаметр напорного патрубка
/9	Макс. высота подачи [м]
A	С поплавковым выключателем

Например:	Wilo-Drain TSW 32/11 A
TS	T = погружной насос S = загрязненная вода
W	W = со взмучивающим устройством
32	Номинальный диаметр напорного патрубка
/11	Макс. высота подачи [м]
A	С поплавковым выключателем

Оснащение/функции

Готовность к работе
Термическое реле электродвигателя
Охлаждающий кожух
Соединительный кабель

Материалы

Корпус насоса: 1.4301 (AISI 304)
Рабочее колесо: SPL
Вал: 1.4401 (AISI 316)
Манжетное уплотнение: со стороны электродвигателя NBR, со стороны насоса графит/керамика
Корпус электродвигателя: 1.4301 (AISI 304)

Описание/конструкция

Погружной насос для стационарной и мобильной установки в погруженном состоянии для полностью автоматического режима благодаря установленному поплавковому выключателю.

Гидравлическая часть

Насосы серии TS 32 оснащены открытым многолопастным рабочим колесом и имеют свободный проход в 10 мм согласно. Подсоединение для напорного патрубка выполнено в виде вертикального резьбового соединения.

Wilo-Drain TSW 32 благодаря функции Twister непрерывно создает завихрение в области всасывания насоса, тем самым предотвращая опускание и отложение оседающих веществ. Благодаря этому исключается загрязнение дна шахты и снижается риск образования неприятных запахов. Функцию Twister можно дезактивировать.

Электродвигатель

Погружной электродвигатель в однофазном исполнении с рубашкой охлаждения (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) и встроенной защитой от перегрева с функцией автоматического повторного включения.

Уплотнение

Со стороны перекачиваемой жидкости – скользящее торцовое уплотнение, со стороны электродвигателя – кольцо уплотнения вала. Скользящее торцовое уплотнение дополнительно оснащено грязеотражателем. Между уплотнениями находится уплотнительная камера, заполненная белым маслом.

Кабель

Насос оснащен кабелем электропитания со штекером с защитным контактом длиной 10 м, а также встроенным поплавковым выключателем.

Комплект поставки

Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем, прилагающимся обратным клапаном и шланговым патрубком (Ø 32 мм, R1), инструкцией по монтажу и эксплуатации.

Рабочее поле Drain TS/TSW 32
