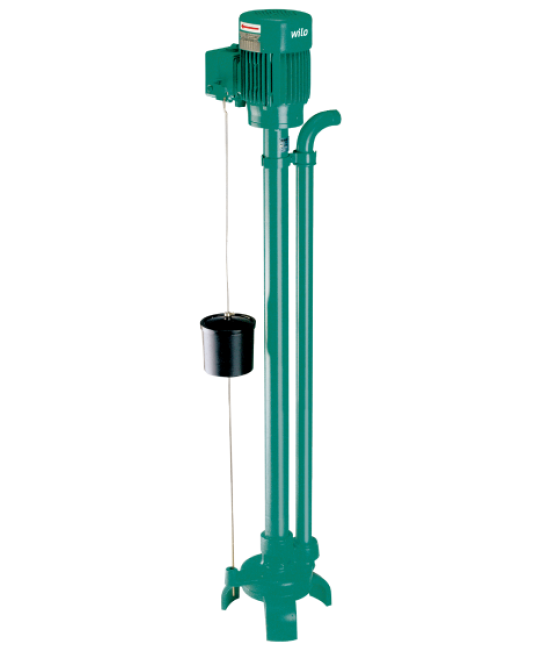

Wilo-Drain VC
Скачать опросный лист Особенности/преимущества продукции
- Для перекачиваемых сред с температурой до 95 °C
- Долгий срок службы
- Простая эксплуатация благодаря подключенномупоплавковому выключателю
- Возможность длительного простоя
- Встроенная защита электродвигателя с термореле
Тип
Незатопляемый насос с подставкой со стандартным электродвигателем
Применение
Перекачивание следующих сред:
- загрязненная вода;
- промышленные загрязненные воды с макс. температурой 95 °C
Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Класс защиты: IP 54
- Температура перекачиваемых жидкостей: 3 ‐ 95 °C
- Свободный проход: 5 мм или 7 мм
- Напорный патрубок: R 1 или R 1½
Обозначение
| Например: | Wilo-Drain VC 32/10 |
| VC | Вертикальный насос для отвода загрязненной воды |
| 32 | Номинальный диаметр напорного патрубка в мм |
| 10 | Макс. напор в м |
Оснащение/функции
- Подключенный поплавок
- Коробка с конденсатором для VC 32, для однофазного исполнения
Материалы
- Корпус электродвигателя: Al
- Корпус насоса: EN-GJL-250
- Рабочее колесо: 1.4028 (VC 32/10), EN-GJL-250 (VC 40/20)
- Вал: Нержавеющая сталь
- Поплавок: полипропилен
Описание/конструкция
Вертикальный насос для отвода загрязненной воды с подставкой и подключенным поплавковым выключателем для стационарного монтажа
- Электродвигатель IE2
- Устанавливается на ровном грунте
- вал всегда в вертикальном положении
- VC 40 подвешивается на фланце
Поплавковый выключатель
- VC 32: На электродвигателе
- VC 40: Отделен от электродвигателя
Электрические данные
- VC 32: однофазный 230 В с конденсатором 40 мкФ
- VC 40: трехфазный 230/400 В защитный выключатель электродвигателя должен быть предоставлен заказчиком.
Комплект поставки
Насос с подсоединенным поплавковым выключателем и инструкция по монтажу и эксплуатации.
Рабочее поле - 50 Гц - Число полюсов: 2
