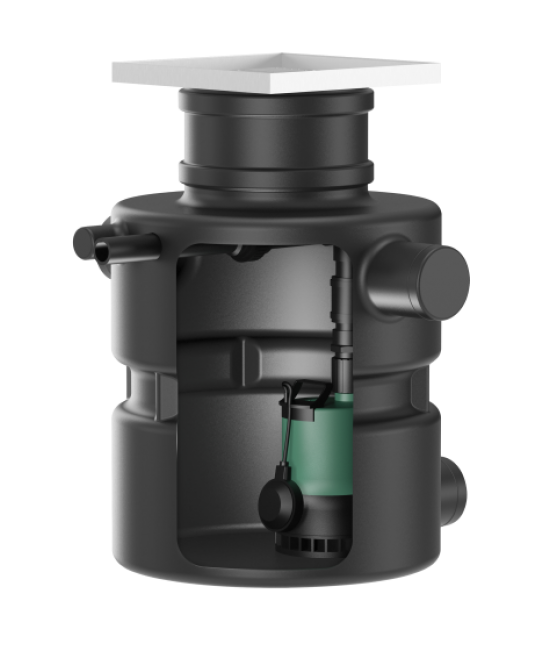

Wilo-DrainLift Box
- Удобный монтаж благодаря встроенному насосу и обратному клапану
- Большой объем резервуара обеспечивает небольшое кол-во пусков
- Простое техобслуживание
- Ревизионный люк под плитку из нержавеющей стали, с сифоном
Тип
Компактная напорная установка для отвода сточных вод для установки под полом
Применение
Перекачивание предварительно очищенных сточных вод без фекалий (согласно DIN EN 12050-2), для которых невозможен отвод в канализацию путем естественного перепада высот.
Технические характеристики
- Подключение к сети 1~ 230 В, 50 Гц
- Сетевой кабель электропитания длиной 10 м (5 м при 40/10), со штекером с защитным контактом
- Режим работы S3–25 %
- Температура перекачиваемой жидкости макс. 35 °C, при 32/8 и 32/11 кратковременно (3 мин) 60 °C
- Подсоединение к напорному патрубку Ø 40 мм
- Подключение к подводящему трубопроводу 100 мм
- Подсоединение для вентиляции 100 мм
- Степень защиты IP68
- Общий объем резервуара 113 л
- Объем включения 24 – 29 л
Обозначение
| Например: | Wilo-DrainLift Box 32/8 |
| Box | Напорная установка отвода грязной воды (монтаж под полом) |
| 32 | Номинальный диаметр напорного патрубка (DN 32, Ø 40) |
| 8 | Макс. напор [м] |
Материалы
- Резервуар для монтажа под полом: синтетический материал полиэтилен
- Электродвигатель: Нержавеющая сталь
- Корпус гидравлической системы: синтетический материал PP-GF30 для Box 32…, серый чугун EN-GJL-200 для Box 40
Оснащение/функции
- Готовы к подключению
- Резервуар из синтетического материала с уже установленным насосом для отвода загрязненной воды, напорным трубопроводом и встроенным обратным клапаном
- Термический контроль электродвигателя
- Контроль уровня при помощи поплавкового выключателя
Описание/конструкция
Автоматически работающая установка водоотведения со встроенным погружным насосом и обратным клапаном. Готова к монтажу в пространстве под полом. Гибкость подсоединения благодаря двум напорным патрубкам DN 100.
Комплект поставки
Готовый к подключению, смонтированный насос со встроенным поплавковым выключателем в ударопрочном баке из синтетического материала для монтажа под полом. Установка полностью готова к работе благодаря предварительному монтажу напорного трубопровода и обратного клапана. Кабель насоса (длиной 5 м или 10 м) со встроенным штекером с защитным контактом. инструкция по монтажу и эксплуатации.
