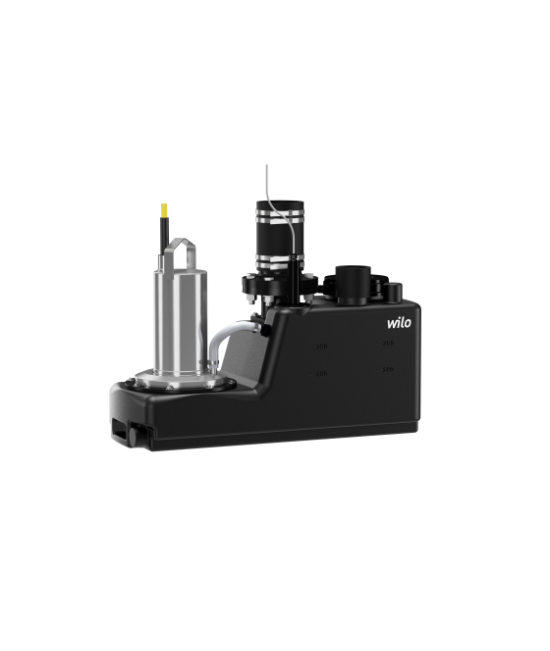

Wilo-DrainLift S

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Компактная установка
Удобный монтаж благодаря встроенному обратному клапану (исполнение «RV»)
Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
Сниженный остаточный объем воды

Тип

Компактная напорная установка для отвода сточных вод в виде однонасосной установки

Применение

Перекачивание сточных вод с фекалиями (согласно DIN EN 12050-1), которые невозможно отвести в канализационную систему за счет естественного перепада высот, и отвод жидкостей с защитой от обратного потока из мест канализационного спуска ниже уровня обратного подпора (согласно DIN EN 12056-1).

Технические характеристики

Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы: S3-15%, 120 сек.
Температура перекачиваемой жидкости: 3…40 °C, кратковременно 60 °C
Макс. температура окружающей среды: 40 °C
Макс. объем включения: 21 л
Высота затопления: 2 м вод. ст., макс. на 7 дней
Подсоединение к напорному патрубку: DN 80
Подключения к приточному трубопроводу: 1x DN 40 / 1x DN 100 (произвольный выбор)
Подсоединение для вентиляции: DN 70
Класс защиты установки водоотведения: IP68
Класс защиты прибора управления: IP54

Обозначение

Например:	DrainLift S 1/6T-RV
S	Типоразмер
1	Количество встроенных насосов
6	Макс. напор [м]
T	Тип электроподключения к сети: M = 1~230 В T = 3~400 В
RV	Исполнение напорного патрубка без = без обратного клапана RV = с обратным клапаном

Материалы

Резервуар: синтетический материал полиэтилен
Корпус электродвигателя: нержавеющая сталь 1.4404 (AISI 316L)
Корпус гидравлической части: синтетический материал PE/PUR
Рабочее колесо: синтетический материал полиуретан

Оснащение/функции

Готовность к подключению
Датчик контроля температуры обмотки электродвигателя
Контроль уровня при помощи поплавкового выключателя
Прибор управления с беспотенциальным выходом для обобщенной сигнализации неисправности
Интегрированный обратный клапан (исполнение «RV»)

Описание/конструкция

Готовая к подсоединению и полностью затапливаемая станция для перекачки сточных вод в виде однонасосной установки с газо- и водонепроницаемым сборным резервуаром с наклонным дном для предотвращения образования отложений и обеспечения надежности в эксплуатации, подводящими патрубками на выбор, системой контроля уровня посредством поплавкового выключателя и однофазным или трехфазным электродвигателем с системой контроля температуры обмотки электродвигателя.

Предварительно монтированный прибор управления для автоматического режима работы с одним беспотенциальным контактом для обобщенной сигнализации неисправности, встроенной и энергонезависимой аварийной сигнализацией, регулируемым временем задержки выключения и монтированным штекером.

Комплект поставки

Anschlussfertige Abwasser-Hebeanlage mit angeschlossenem Schaltgerät und Stecker:

Прибор управления с энергонезависимой аварийной сигнализацией и штекером
1 уплотнение для приточного трубопровода DN 100
1 кольцевая ножовка для подключения к подводящему трубопроводу DN 100
1 обратный клапан DN 80 (исполнение «RV»)
1 манжета для подсоединения ручного мембранного насоса или подключения к подводящему трубопроводу Ø 50 мм
1 манжета для подсоединения для вентиляции DN 70
3 шумопоглощающие полоски для бесшумной установки
Крепежный материал
Инструкция по монтажу и эксплуатации
