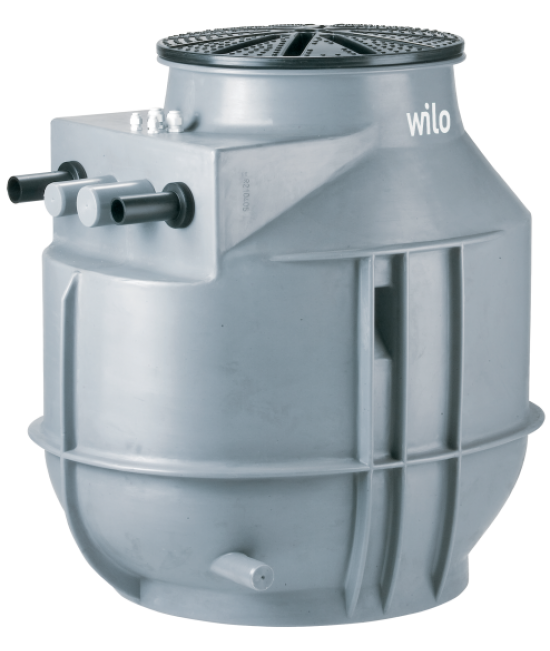

Wilo-DrainLift WS 40-50
- Герметичная шахта для установки на полу и под полом
- Гибкость благодаря свободному выбору места подсоединения приточного трубопровода
- Большой объем резервуара
- Расположенная над водой муфта из коррозиестойкого полиуретана
Тип
Насосная шахта из синтетического материала в качестве подпольной насосной станции или напольной установки водоотведения
Применение
Перекачивание содержащих фекалии или предварительно очищенных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора.
Обозначение
| Например: | Wilo-DrainLift WS 40E/x |
| WS | Шахтная насосная станция Synthetic |
| 40 | Напорный патрубок установки |
| E | E = однонасосная установка D = двухнасосная установка |
| x | Выбранный тип насоса |
Материалы
- Насосная шахта: PE
- Система трубопроводов: 1.4404
- Расположенная над водой муфта: PUR
- Шаровой обратный клапан: Серый чугун
- Задвижка: бронза
Описание/конструкция
Готовая к монтажу шахта из синтетического материала в качестве одно- или двухнасосной установки. Шахта из синтетического материала имеет встроенные ребра жесткости для повышения устойчивости формы и защиты от всплытия и, кроме того, предлагает произвольное расположение точек подсоединения приточных трубопроводов.
Установку можно монтировать как в здании в качестве напорной установки, так и вне здания в качестве обычной шахты, устанавливаемой в грунте.
Технические характеристики
- Приток: DN 100/DN 150
- Вентиляция: DN 70
- Максимальное давление в напорной линии: 1,5 бар.
Применяемые насосы
Drain TP 50/TP 65
- Исполнение с однолопастным или свободновихревым рабочим колесом
- Также со взрывозащищенным исполнением в соответствии с ATEX
- Доступны однофазные и трехфазные исполнения
- Доступно исполнение с подключенным поплавковым выключателем
Drain MTS 40
- Насос для отвода сточных вод с режущим механизмом
- Доступны однофазные и трехфазные исполнения
- Также со взрывозащищенным исполнением в соответствии с ATEX
Комплект поставки
- Резервуар (для одно– или двухнасосной установки)
- Встроенная разводка трубопровода из нержавеющей стали
- Бронзовая задвижка
- Расположенная над водой муфта из нержавеющего синтетического материала (PUR) со встроенным обратным клапаном
- Крышка с уплотнением (выдерживает вес человека до 200 кг)
- Кольцевая ножовка Ø 124 мм, уплотнение для приточного трубопровода DN 100 (для трубы Ø 110 мм)
- 1 шланг ПВХ Ø 50 мм с хомутами для подсоединения ручного мембранного насоса
- Крепежный комплект для крепления к полу
- Инструкция по монтажу и эксплуатации
Указание! Насос не входит в комплект поставки!
Определение параметров
Для двухнасосных установок соединение напорных трубопроводов должно быть выполнено заказчиком!
Принадлежности
- Удлинитель шахты
- Крышка шахты
- Зажимные винтовые соединения
- Приборы управления
- Датчик уровня
