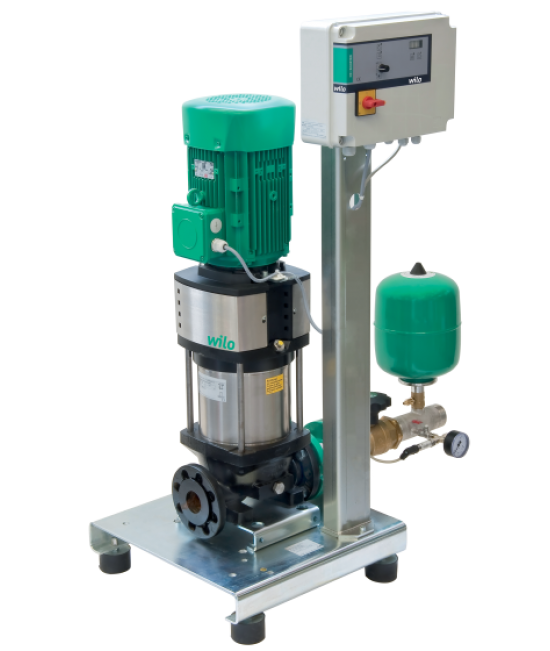

Wilo-Economy CO-1 Helix V.../CE+

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии Helix V
Высокоэффективная гидравлическая часть насоса
Простота настройки и надежность в работе за счет использования прибора управления CE+

Тип

Высокоэффективная, готовая к подключению установка для водоснабжения. С многоступенчатым высоконапорным центробежным насосом из нержавеющей стали вертикального исполнения с сухим ротором, включая регулятор Economy CE+.

Применение

Полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения (за исключением установок пожаротушения согласно DIN14462 и с разрешением местных органов противопожарной защиты) и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Технические характеристики

Подключение к 3-фазной сети 230/400 В ± 10 %, 50 Гц (другие исполнения по запросу)
Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
Макс. температура окружающей среды 40 °C
Рабочее давление 16 бар
Входное давление 10 бар
Ступени давления переключения 6/10/16 бар
Номинальный внутренний диаметр для подсоединения со стороны конечного давления Rp 1 ¼" - DN 80
Номинальный внутренний диаметр для подсоединения со стороны подвода R 1 ¼"- DN 80
Частота вращения 2850 об/мин
Класс защиты IP 54 (прибор управления CE+)
Коммутационная способность P₂ макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
Предохранители AC3 со стороны сети в соответствии с мощностью электродвигателя и предписаниями предприятия энергоснабжения
Допустимые перекачиваемые среды (другие среды по запросу):
- чистая вода без осаждающихся веществ;
- бытовая, холодная, охлаждающая и дождевая вода;
- питьевая вода;
- вода для пожаротушения
Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Обозначение

Пример:	Wilo-CO-1 Helix V 22 08/K/CE+
CO	Компактная установка повышения давления
1	Количество насосов
Helix V	Серия насосов
22	Номинальный объемный расход одинарного насоса [м³/ч]
08	Количество секций одинарного насоса
K	Со скользящими торцевыми уплотнениями в виде картриджа (для Helix V 22.., V 36.. и V 52..)
CE+	Блок регулирования; CE+ = регулятор Economy для Helix

Оснащение/функции

Автоматическая система управления насосом с регулятором CE+
1 насос серии Helix V со стандартным электродвигателем класса IE2 , от 7,5 кВт и выше – со стандартным электродвигателем IE3 (опционально для электродвигателей меньшей мощности)
Детали, контактирующие с водой, не подвержены коррозии
Фундаментная рама из оцинкованной стали с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума
Запорная арматура, напорная сторона
Обратный клапан, напорная сторона
Мембранный напорный бак 8 л, PN16, напорная сторона
Датчик давление, напорная сторона
Манометр, напорная сторона
В качестве опции – защита от сухого хода (WMS) с манометром на стороне всасывания

Описание/конструкция

Опорная рама: из оцинкованной стали, с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума. Другие исполнения – по запросу.
Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали, применяемая для подсоединения трубопроводов из любых материалов; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
Насосы: 1 насос серий от Helix V 4 до Helix V 52; все контактирующие с перекачиваемой жидкостью детали выполнены из нержавеющей стали; другие исполнения — по запросу. Допуск KTW/WRAS/ACS для всех деталей, контактирующих с перекачиваемой жидкостью.
Арматура: с напорной стороны насос оснащен шаровой запорной арматурой со знаком технического контроля DVGW либо запорным клапаном со знаком технического контроля DVGW и, с напорной стороны, обратным клапаном с допуском KTW.
Мембранный напорный резервуар 8 л/PN16 расположен со стороны конечного давления, снабжен мембраной из бутилкаучука, с допуском DVGW/KTW, отвечающей требованиям закона о безопасности пищевых продуктов. В целях осмотра и проверки оснащен запорным шаровым краном, системой опорожнения и проточной арматурой с допуском DVGW/KTW согласно DIN 4807
Датчик давления: От 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора CE+.
Индикация давления: с помощью манометра ø 63 мм со стороны конечного давления. Дополнительная цифровая индикация конечного давления на буквенно-цифровом сенсорном дисплее регулятора Comfort
Прибор управления/регулятор: в серийном исполнении установка оснащена регулятором CE+

Материалы

Helix V 4 ― V 16

Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4301
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4571

Helix V 22 ― Helix V 52

Рабочие колеса, ведущие колеса, ступенчатый корпус из нержавеющей стали 1.4307
Корпус насоса из нержавеющей стали 1.4308
Вал из нержавеющей стали 1.4057
1.4404 защитная втулка вала
Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
Система трубопроводов из нержавеющей стали 1.4571

Комплект поставки

Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
Упаковка
Инструкция по монтажу и эксплуатации

Опции

Дополнительные сетевые коннекторы по запросу

Рекомендации по выбору и монтажу

Защита от сухого хода

Регулятор Economy CE+ предусмотрен для подсоединения датчиков прекращения подачи воды, как, например, манометрических и поплавковых выключателей. Датчики можно подключать как на подводящем (стандартное расположение), так и на напорном трубопроводе. Контакты необходимых датчиков подсоединяются к клеммам прибора регулирования. Датчик прекращения подачи воды заказывается отдельно.

Входное давление

При выборе установки следует учитывать максимально допустимое значение приточного давления (см. технические характеристики). Максимальное приточное давление рассчитывается как максимальное рабочее давление системы за вычетом макс. напора насоса при Q = 0

Редукционный клапан

Если приточное давление слишком высокое или изменяется в широких пределах, необходимо установить редукционный клапан, поддерживающий минимальное приточное давление на постоянном уровне. Допустимые пределы колебания приточного давления - макс. 1,0 бар

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 6

Это не относится к установкам пожаротушения согласно DIN 14462. Просьба запросить их отдельно!

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!
