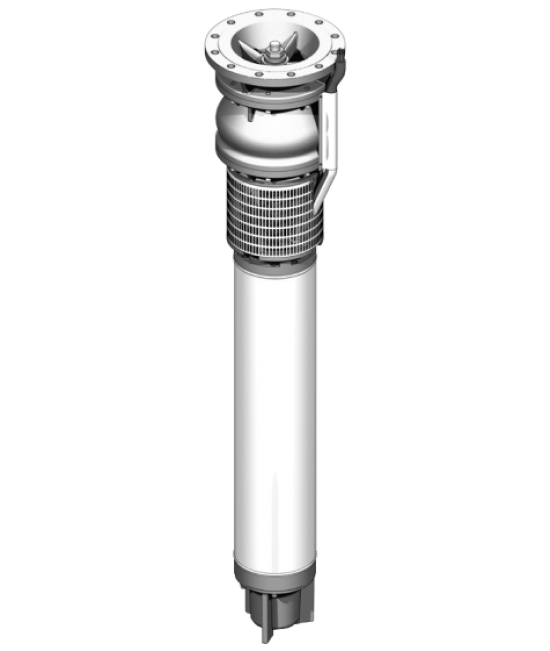

Wilo-EMU 10" ... 24"

Оснащение/функции

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Гидравлическая часть и электродвигатель выбираются в зависимости от потребности для заданных условий
• Встраиваемый обратный клапан (в зависимости от типа)
• Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник»
• Герметизированные электродвигатели
• Электродвигатели с возможностью перемотки

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с гидравлической частью с радиальными или полуаксиальными рабочими колесами. Части корпуса из серого чугуна EN-GJL или чугуна с шаровидным графитом EN-GJS с покрытием 2K или из G-CuSn10, рабочие колеса из G-CuSn10 или NiAl-Bz.

Напорный патрубок выполнен как для резьбового (до K 12…) так и для фланцевого соединения. У типов K 12…, K 146… вместо напорного патрубка может быть установлен обратный клапан. У остальных типов возможна установка обратного клапана прямо на напорный патрубок.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью гидроизолированный герметично залитый статор с эмалированной обмоткой, пропитанный смолой (NU 5…, NU 7…) или статор с возможностью перемотки обмотки, имеющей изоляцию из ПВХ (NU 611…, NU 8…, NU 9…, NU 12…, NU 16…, U…).

Подсоединение насоса стандартное. Уплотнение вала электродвигателя при помощи скользящего торцового уплотнения, полностью выполненного из карбида кремния - (серии NU…), или манжетного уплотнения (серия U…). Самосмазывающиеся подшипники. Упорный подшипник скольжения с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает верхний упорный подшипник скольжения.

Электродвигатели серий NU 5…, NU 7…, NU 801, NU 9…, NU 12… и NU 16… заполнены водогликолевой смесью, электродвигатели серий NU 611 и NU 811 – водно-глицериновой смесью. Электродвигатели серий NU 611, NU 8…, NU 9…, NU 12… и NU 16… можно заполнять также питьевой водой (исполнение T). Электродвигатели серии U… заполняются питьевой водой. Допустим режим работы с частотным преобразованием (SF 1.1)

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар или 5 бар, начиная с диаметра напорного кожуха 559 мм.

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

• гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель с разрешением к применению в питьевом водоснабжении, сечение и длина кабеля - в стандартном исполнении или по желанию заказчика
• Инструкция по монтажу и эксплуатации

Опции

• Специальные материалы
• Исполнение для питьевой воды с допуском ACS
• Исполнение 60 Гц
• Датчик PT100 для тепловой защиты электродвигателя

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
