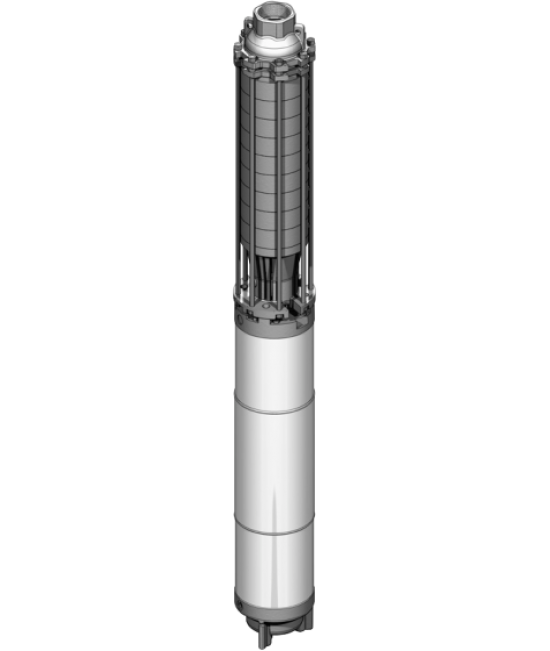

Wilo-EMU 6"

Оснащение/функции

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Гидравлическая часть и электродвигатель выбираются в зависимости от потребности для заданных условий
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник»
• Герметизированные электродвигатели
• Электродвигатели с возможностью перемотки

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с гидравлической частью с радиальными рабочими колесами. Части корпуса из NiAl-Bz, рабочие колеса из материала Noryl. Напорный патрубок выполнен для резьбового соединения, встроенный обратный клапан.

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью гидроизолированный герметично залитый статор с эмалированной обмоткой, пропитанный смолой (NU 4…, NU 5…) или статор с возможностью перемотки обмотки, имеющей изоляцию из ПВХ (NU 611). Корпус электродвигателя из нержавеющей стали качества A2/A4.

Место подсоединения насоса к мотору имеет стандартное исполнение NEMA. Герметизация электродвигателя при помощи манжетного уплотнения вала (NU 4…) или скользящего торцового уплотнения, полностью выполненного из карбида кремния.

Самосмазывающиеся подшипники. Электродвигатели серии NU 4… и NU 5…заполнены водогликолевой смесью, электродвигатели серии NU 611 - водно-глицериновой смесью. Электродвигатели серии NU 611...допустимо заполнять также питьевой водой (исполнение T). Допустим режим работы с частотным преобразованием (SF 1.1).

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использован охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

• гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель с разрешением к применению в питьевом водоснабжении, сечение и длина кабеля - в стандартном исполнении или по желанию заказчика
• Инструкция по монтажу и эксплуатации

Опции

• Специальные материалы
• Исполнение 60 Гц
• Датчик PT100 для контроля температурного режима электродвигателя

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
