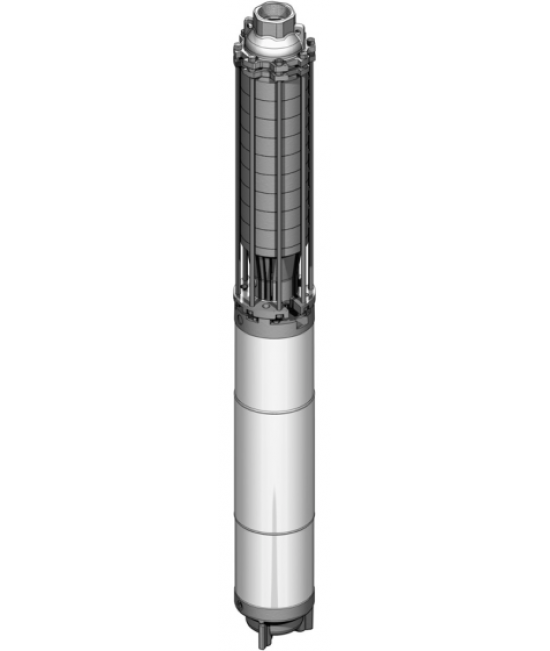

Wilo-EMU 8"

Оснащение/функции

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Гидравлическая часть и электродвигатель выбираются в зависимости от потребности для заданных условий
• Встроенный обратный клапан (в зависимости от типа)
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель с прямым пуском или пуском по схеме «звезда-треугольник»
• Герметизированные электродвигатели
• Электродвигатели с возможностью перемотки

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с гидравлической частью с радиальными или полуаксиальными рабочими колесами. Детали корпуса из EN-GJL или EN-GJS с покрытием 2K или из G-CuSn10, рабочие колеса из Noryl (NK 80…, 81…, 82…) или G-CuSn10. Напорный патрубок выполнен как для резьбового (типы NK 80…, 81…, 82…) так и для фланцевого соединения (типы KD…), встроенный обратный клапан. Напорный патрубок как для фланцевого или так и для резьбового соединения, без обратного клапана (типы K…, NK 86…, 87…).

Электродвигатель

Трехфазный электродвигатель с прямым пуском и пуском по схеме «звезда-треугольник». Полностью гидроизолированный герметично залитый статор с эмалированной обмоткой пропитанный смолой (NU 4…, NU 5…, NU 7…) или статор с возможностью перемотки обмотки, имеющей изоляцию из ПВХ (NU 611…, NU 8…). Корпус электродвигателя из нержавеющей стали качества A2/A4.

Место подсоединения насоса к мотору имеет стандартное исполнение NEMA. Герметизация электродвигателя при помощи манжетного уплотнения вала (NU 4…) или скользящего торцового уплотнения, полностью выполненного из карбида кремния. Самосмазывающиеся подшипники. Упорный подшипник скольжения с самоустанавливающимися сегментами, способный принять высокие осевые нагрузки. Отрицательное осевое усилие воспринимает верхний упорный подшипник скольжения.

Электродвигатели серии NU 4…, NU 5… и NU 7…заполнены водогликолевой смесью, электродвигатели серии NU 611 и NU 811 - водно-глицериновой смесью. Электродвигатели серий NU 611 и NU 8… можно заполнять также питьевой водой (исполнение T). Допусти режим работы с частотным преобразованием (SF 1.1).

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. При горизонтальном монтаже необходимо использовать подшипниковые опоры для установки агрегата. Для улучшения входящего потока может быть использована пластина, гасящая вихревое движение, или охлаждающий кожух.

Напорный кожух

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном случае обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

• гидравлическая часть в полном сборе с электродвигателем
• Соединительный кабель с разрешением к применению в питьевом водоснабжении, сечение и длина кабеля - в стандартном исполнении или по желанию заказчика
• Инструкция по монтажу и эксплуатации

Опции

• Специальные материалы
• Исполнение для питьевой воды с допуском ACS
• Исполнение 60 Гц
• Датчик PT100 для тепловой защиты электродвигателя
