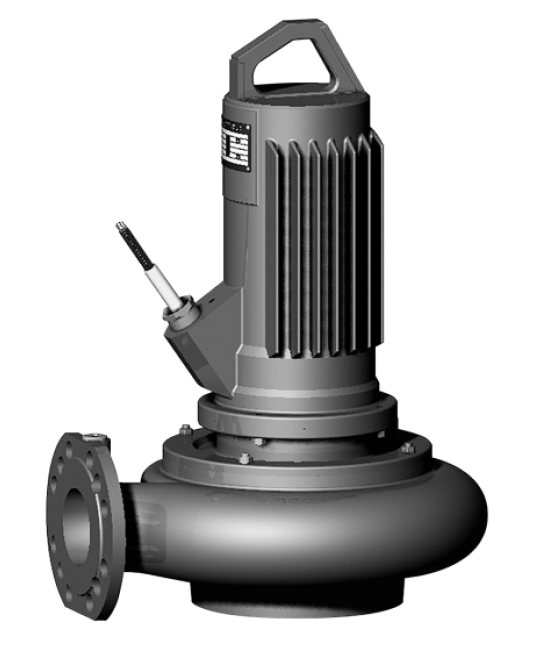

Wilo-EMU FA...RF
Скачать опросный лист- Прочное исполнение полностью из литой нержавеющей стали 1.4581 для использования в перекачиваемых средах, вызывающих коррозию
- Технологическая надежность благодаря комплексным устройствам контроля
- Продольно герметичный ввод кабеля
- Малые вибрации и долгий срок службы благодаря высококачественным компонентам
- Возможны исполнения в соответствии с требованиями заказчика
Тип
Погружной насос для отвода сточных вод из отливки из высококачественной стали без системы охлаждения для длительного режима работы для стационарной и мобильной установки в погруженном состоянии.
Применение
Перекачивание следующих сред:
- сточные воды с фекалиями;
- предварительно очищенные сточные воды без фекалий и длинноволокнистых фракций;
- Технологическая вода
- загрязненная вода;
Технические характеристики
- Подключение к сети: трехфазная сеть, 400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Класс защиты: IP 68
- Макс. температура перекачиваемой жидкости: 3 ‐ 40 °C, более высокая температура по запросу
- Уплотнение: в зависимости от типа электродвигателя с двумя скользящими торцевыми уплотнениями или блочной уплотнительной кассетой
- Свободный проход: 35 - 45 мм.
- Постоянно смазывающиеся подшипники качения
- Макс. глубина погружения: 20 м
Обозначение
| Например: | Wilo-EMU FA 05.23RFW + T 12-2/11G Ex |
| Гидравлическая часть: | FA 05.23RFW |
| FA | Погружной дренажный насос для отвода сточных вод |
| 05 | x10 = номинальный диаметр напорного патрубка, например, DN 50 |
| 23 | Условный показатель подача-напор |
| RF | Специальный материал литая нержавеющая сталь |
| W | Тип рабочего колеса |
| Электродвигатель: | T 12-2/11G Ex |
| T | Тип электродвигателя |
| 12 | Типоразмер |
| 2 | Число полюсов электродвигателя |
| 11 | x10 = длина пакета [мм] |
| П | Исполнение уплотнения |
| Ex | Допуск по взрывобезопасности |
Оснащение/функции
- Массивное прочное исполнение из литой нержавеющей стали (1.4581)
- несложная установка посредством подвесного приспособления или опорной лапе насоса
Описание/конструкция
Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения. Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %.
Используются следующие типы рабочих колес:
- Свободновихревое рабочее колесо (W)
- Одноканальное рабочее колесо (E)
В зависимости от типа гидравлические части с одноканальными рабочими колесами могут быть оснащены вращающимся и/или стационарным кольцом щелевого уплотнения из закаленного металла. Они содействуют тому, что продуктивность агрегата остается в течение долгого времени на одинаковом уровне.
Электродвигатель
Двигатели с поверхностным охлаждением двигатели (T-двигатель) отдают тепло деталей корпуса непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии в длительном режиме работы.
Для защиты электродвигателей от попадания перекачиваемой жидкости имеется камера уплотнений. Она доступна также снаружи и опционально может контролироваться при помощи электрода контроля герметичности камеры уплотнений.
Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.
Кабельный ввод электродвигателей T продольно герметичный, длина кабеля конфигурируется индивидуально.
Уплотнение
В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:
- Вариант G: два независимо работающих скользящих торцовых уплотнения
- Вариант K: блочная уплотнительная кассета с двумя скользящими торцовыми уплотнениями независимого действия
Материалы
- Детали корпуса: литая нержавеющая сталь 1.4581
- Рабочее колесо: литая нержавеющая сталь 1.4581
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: Viton или SiC/SiC
- Статические уплотнения: Viton
- Вал: нержавеющая сталь 1.4462
Комплект поставки
- Погружной дренажный насос длясточных вод с двигателем из литой нержавеющей стали
- Длина кабеля по желанию заказчика
- Принадлежности по желанию заказчика
- Инструкция по эксплуатации и техническому обслуживанию
Принадлежности
- Подвесное приспособление или опора насоса
- Различные переходники для напорного патрубка и муфты Storz
- Цепи
- Крепежные комплекты с анкерной стяжкой
- Приборы управления, реле и штекеры
Рабочее поле
Характеристики согласно ISO 9906, приложение A. Указанный коэффициент полезного действия соответствует гидравлическому коэффициенту полезного действия.
