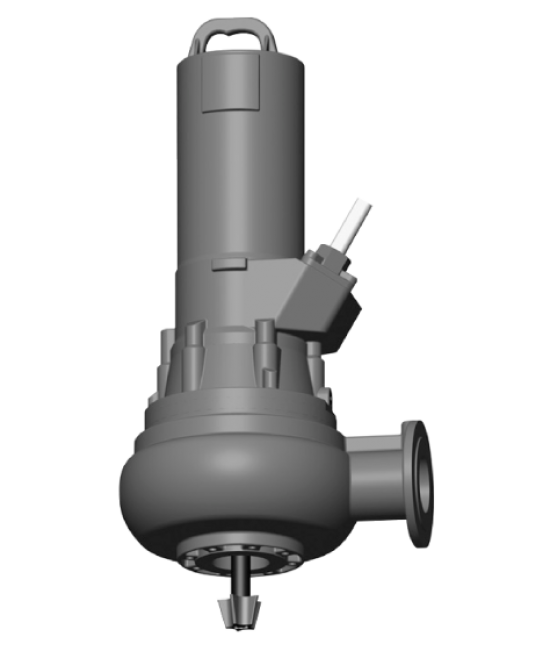

Wilo-EMU FA...WR

Оснащение/функции

• Тяжелое прочное исполнение из серого чугуна
• Самоохлаждающиеся электродвигатели с одной- или двухсекционной системой
• Несложная установка посредством подвесного приспособления или опорной лапы насоса
• Механическое размешивающее устройство, закрепленное непосредственно на рабочем колесе
• Головка мешалки из материала закаленного литья абразита

Описание/конструкция

Погружной насос для отвода сточных вод с электродвигателем с механическим размешивающим механизмом в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлической части и рабочего колеса макс. 8 %.

В качестве форм рабочего колеса используются только свободновихревые рабочие колеса. На них в осевом продолжении вала электродвигателя установлено механическое размешивающее устройство. Головка мешалки изготавливается из материала чугунной отливки абразита.

Электродвигатель

Двигатели с поверхностным охлаждением (T-двигатель) отдают тепло деталей корпуса непосредственно в окружающую перекачиваемую жидкость и могут использоваться в погруженном состоянии в длительном режиме работы.

Электродвигатели, заполненные маслом (электродвигатель FK), и самоохлаждающиеся электродвигатели насосов с сухим ротором (электродвигатель FKT, HC) отводят тепло через встроенный теплообменник в перекачиваемую жидкость. Поэтому данные электродвигатели подходят для длительного режима работы в погруженном и непогруженном состоянии.

У всех электродвигателей имеется камера уплотнений для защиты электродвигателя от попадания в него перекачиваемой жидкости. Она доступна также снаружи и опционально может контролироваться при помощи электрода контроля герметичности камеры уплотнений.

Все используемые типы жидкости для заполнения различных камер поддаются биологическому расщеплению и экологически безвредны.

Кабельный ввод электродвигателей T, HC и FKT продольно герметичный. Кабель для электродвигателей типоразмера 17 поставляется фиксированной длины кратной 10 м. Начиная с электродвигателя типоразмера 20, длина кабеля подбирается отдельно для каждого конкретного случая.

Уплотнение

В зависимости от типа электродвигателя имеются следующие варианты уплотнения со стороны перекачиваемой жидкости и со стороны электродвигателя:

• Вариант H: со стороны перекачиваемой жидкости - скользящее торцовое уплотнение, со стороны электродвигателя – радиальное уплотнение вала
• Вариант G: два независимо работающих скользящих торцовых уплотнения
• Вариант K: блочная уплотнительная кассета с двумя скользящими торцовыми уплотнениями независимого действия

Материалы

• Детали корпуса: серый чугун EN‐GJL
• Рабочее колесо: EN‐GJL или EN‐GJS
• Статические уплотнения: NBR
• Уплотнение со стороны насоса: SiC/SiC
• Уплотнение со стороны электродвигателя: NBR или SiC/SiC
• Вал: нержавеющая сталь 1.4021
• Размешивающее устройство: абразит

Комплект поставки

• Погружные насосы для отвода сточных вод с механическим смешивающим устройством
• Длины кабеля до размера электродвигателя 17 в четких интервалах по 10 м, начиная с размера электродвигателя 20 – по желанию заказчика
• Принадлежности по желанию заказчика
• Инструкция по эксплуатации и техническому обслуживанию

Принадлежности

• Подвесное приспособление или опора насоса
• Различные переходники для напорного патрубка и муфты Storz
• Цепи
• Крепежные комплекты с анкерной стяжкой
• Приборы управления, реле и штекеры
