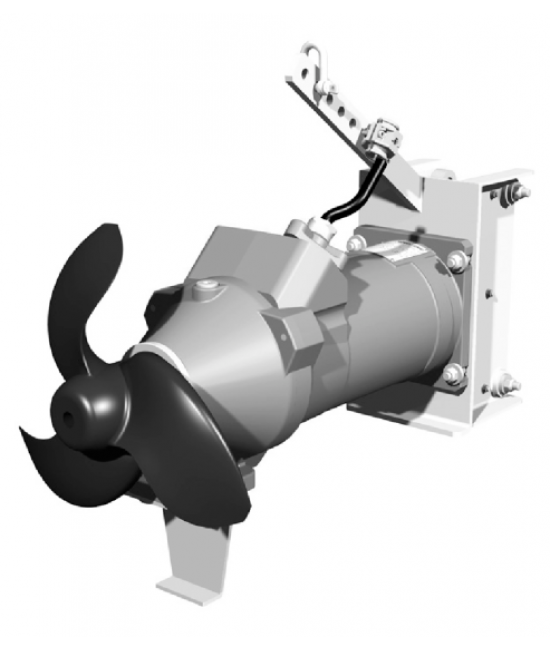

Wilo-EMU TR 22… – TR 40…

Оснащение/функции

• Стационарная установка на стене или на полу
• Универсальная установка с помощью погружного приспособления
• Возможен поворот в вертикальной и горизонтальной плоскости при установке с погружным приспособлением

Материалы

• Детали корпуса: EN-GJL-250
• Пропеллер: PUR или нержавеющая сталь 1.4571
• Ступица пропеллера: Нержавеющая сталь 1.4571
• Резьбовые соединения: Нержавеющая сталь 1.4301 или 1.4571
• Уплотняющая втулка: Нержавеющая сталь 1.4571

Описание/конструкция

Пропеллер

2- или 3-лопастной пропеллер с номинальным диаметром от 220 до 400 мм. Конструкция, предотвращающая наматывание благодаря загнутым назад лопастям и запатентованной ступице Helix.

Электродвигатель

Погружной электродвигатель Wilo серии T (двигатель с поверхностным охлаждением) со стандартизированным подсоединением для простого и эффективного регулирования мощности электродвигателя. Тепло от электродвигателя через корпус поступает непосредственно в перекачиваемую жидкость. Обмотка оснащена температурным контролем. Продолжительный срок службы подшипников электродвигателя обеспечивается за счет больших размеров радиально-упорных и радиальных шарикоподшипников.

Уплотнение

Двойное уплотнение вала с объемной камерой уплотнений для приема утечек скользящего торцового уплотнения, по заказу - с внешним электродом контроля герметичности камеры уплотнений. Со стороны перекачиваемой жидкости используется коррозионностойкое и износоустойчивое скользящее торцовое уплотнение из сплошного металла карбида кремния, со стороны электродвигателя – радиальное уплотнение вала. Для типов TR 36/TR 40 благодаря уплотняющей втулке надолго обеспечивается защищенная от коррозии посадка скользящего торцового уплотнения.

Кабель

Под кабелем подачи электропитания подразумевается тип NSSHÖU для тяжелых механических нагрузок. Кабель электропитания проведен в корпус электродвигателя через водонепроницаемый кабельный ввод с защитой от натяжения и перегиба. Отдельные жилы, а также оболочка кабеля дополнительно залиты в качестве жидкостного затвора.

Определение параметров

Для достижения оптимального результата создания течения для каждого случая применения должно выполняться отдельное определение параметров. Устанавливать агрегаты точно согласно предписаниям в определении параметров, входящих в комплект поставки.

Ввод в эксплуатацию

Режим работы S1 - равномерный режим:

Мешалка с погружным электродвигателем должна эксплуатироваться в погруженном состоянии. Вывод пропеллера из воды запрещен. При колеблющемся уровне воды должно произойти автоматическое отключение, как только будет занижена минимальная граница уровня воды. Токоподводящий провод смонтировать таким образом, чтобы он не затягивался пропеллером!

Опции

• Особое напряжение
• Термодатчик
• Внешний контроль герметичности
• Покрытие Ceram C0
• Допуск по взрывобезопасности согласно ATEX или FM

Принадлежности

• Погружное приспособление
• Вспомогательное подъемное устройство
• Кронштейн для напольного крепления
• Специальные крепежные детали для применения вспомогательного подъемного устройства для нескольких агрегатов
• Регулируемый упор
• Дополнительная тросовая расчалка
• Крепежные комплекты с анкерной стяжкой

Комплект поставки

• Размешивающий механизм погружного электродвигателя с монтированным пропеллером и кабелем
• Длина кабеля по желанию заказчика
• Принадлежности по желанию заказчика
• Инструкция по эксплуатации и техническому обслуживанию
