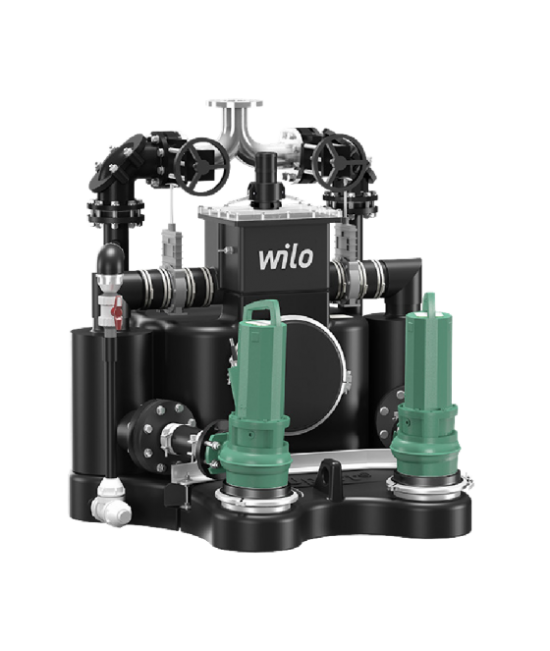

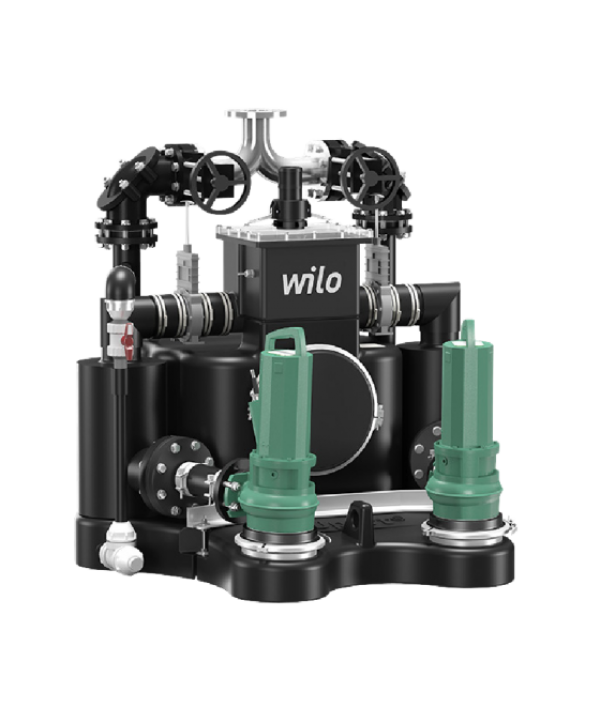

Wilo-EMUport CORE
- Высочайшая безопасность эксплуатации благодаря отделению твердых частиц из сточных вод: крупные твердые частицы не могут пройти через насос – отсутствует засорение
- Экономичность простого санирования старых насосных станций за счет модернизации системы
- Долговечность и стойкость к коррозии за счет использования компонентов из полиэтилена и полиуретана
- Wartungsfreundlich, auch während des Betriebs - dank hygienischer Trockenaufstellung, leichtem Zugang von außen und Einzelabsperrung
- Долговечность даже при увеличении содержания твердых частиц в сточных водах
- Возможность гибкого встраивания в здания или шахты диаметром от 1500 мм
- Einfach integrierbares und anschlussfertiges Plug&Pump-System
- Energiesparend durch effiziente Abwasser-Tauchmotorpumpen, wahlweise mit IE3-Motoren
Тип
Стандартизированная напорная установка для отвода сточных вод с системой сепарации твердых веществ согласно DIN EN 12050-1 для установки внутри здания или в шахте при наружном монтаже.
Применение
Перекачивание необработанных сточных вод, которые невозможно отвести в канализационную систему за счет естественного перепада высот, а также для отвода воды от объектов, которые находятся ниже уровня обратного подпора (согласно DIN EN 12056/DIN 1986-100).
Технические характеристики
- Макс. непрерывный приток: 20, 45 или 50 м³/ч
- Объем резервуара: 440 л или 1200 л
- Полезный объем резервуара: 295 л или 900 л
- Макс. напор: 31 м
- Высота подсоединения приточного трубопровода: 750 м
- Приточный патрубок: DN 200
- Напорный патрубок: DN 80 или DN 100
- Подключение к сети: 3~400 В, 50 Гц
Обозначение
| Например: | Wilo-EMUport CORE 20.2-10A |
| CORE | Стандартизированная система сепарации твердых отходов |
| 20 | Макс. приток в м³/ч |
| 2 | Количество монтированных насосов |
| 10 | Макс. напор [м] |
| A | Исполнение: A = стандартное исполнение B = исполнение Comfort |
Материалы
- Накопительный резервуар: PE
- Резервуар для сбора твердых отходов: PE
- Коробка для подвода: PUR
- Система трубопроводов: PE
- Насосы: Серый чугун
- Задвижка: Серый чугун
- Напорный патрубок:
- вариант A: PE с Т-образным соединением
- вариант B: нержавеющая сталь с Y-образным соединением
Оснащение/функции
- Напорная установка для отвода сточных вод с системой сепарации твердых веществ
- 2 отдельно блокируемых резервуара для сбора твердых отходов.
- Два погружных насоса для отвода сточных вод с электродвигателем для переменного режима, устанавливаемые в непогруженном состоянии
- Насосы с классом защиты IP68 и КПД, соответствующим классу IE3
- Определение уровня посредством датчика уровня
Описание/конструкция
Готовая к подсоединению, полностью затапливаемая напорная установка для отвода сточных вод с системой сепарации твердых отходов. Односекционный газо- и водонепроницаемый накопительный резервуар без сварных соединений в конструкции, а также два отдельно блокируемых резервуара для сбора твердых отходов. Накопительный резервуар имеет округлые формы, дно резервуара является наклонным, и его самая глубокая точка расположена непосредственно под насосами. Это препятствует образованию отложений и засыханию твердых отходов в критических местах. За счет предварительной фильтрации в резервуарах для сбора твердых отходов твердые вещества отфильтровываются из перекачиваемой среды, и в сборный резервуар поступает только предварительно отфильтрованная сточная вода Перекачивание осуществляется с помощью двух полнофункциональных погружных насосов для отвода сточных вод для установки в непогруженном состоянии. Насосы выполнены в виде двухнасосной установки с взаимной резервацией и работают в переменном режиме. Регулирование уровня осуществляется с помощью указателя уровня 0…2,5 м вод. ст.
Вариант исполнения «В» дополнительно, для усиления эффекта очистки, оснащен функцией автоматической промывки накопительного резервуара. Опционально в качестве принадлежности предлагается подходящий прибор управления серии SC-L.
Комплект поставки
Готовая к монтажу напорная установка для отвода сточных вод в предварительно монтированном состоянии, с коллектором, датчиком уровня и двумя насосами.

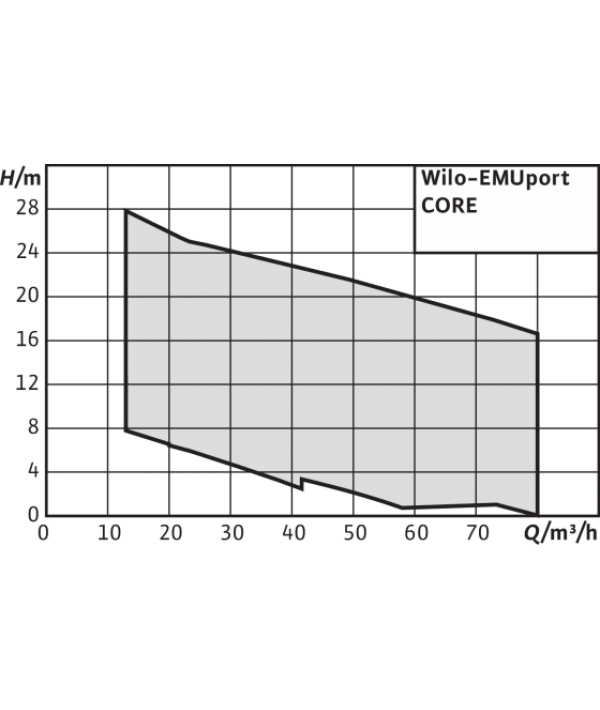

Характеристики
General overview
- Edition 2017
- Формат страницы A4
- Кол-во страниц 72
Wilo-EMUport CORE
- Article Number 2546468
- Edition 1605
- Номер версии 01
- Формат страницы A4
- Кол-во страниц 32
