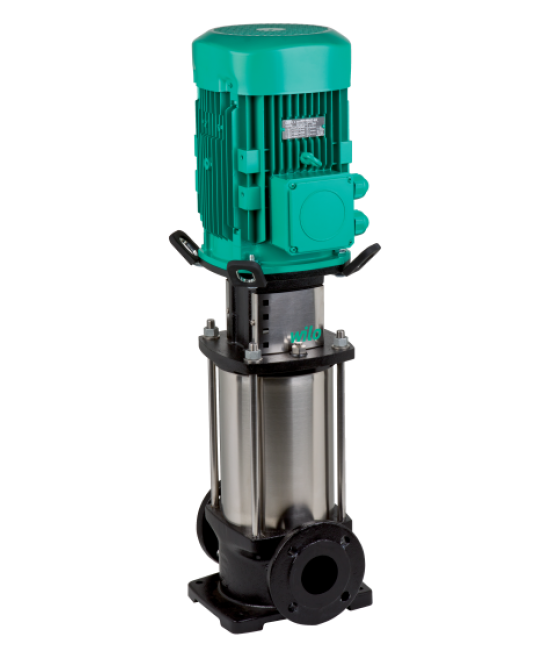

Wilo-Helix FIRST V

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Гидравлическая часть 2D/3D с оптимизацией по КПД, изготовленная методом лазерной сварки
Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус
Гидравлическая часть с оптимизацией расхода и удаления газов
Укрепленный корпус насоса, оптимизированный по расходу и NPSH
Экономия места и простое техобслуживание благодаря компактной конструкции
Защитный кожух муфты повышенной прочности

Тип

Нормальновсасывающий высокоэффективный многоступенчатый высоконапорный центробежный насос вертикального исполнения с линейными подключениями

Применение

Водоснабжение и повышение давления
Промышленные циркуляционные установки
Технологическая вода
Закрытые контуры охлаждения
Установки пожаротушения
Моечные установки
ирригации

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,7

Электроподключение: 3~400 В (±10 %), 50 Гц
- ≤ 4 кВт 230 В/ 400 В; Δ/Y
- > 4 кВт 400 В/ 690 В; Δ/Y
Диапазон температуры перекачиваемых жидкостей: от ‐-20 до 120 °C
Макс. рабочее давление: 16, 25 или 30 бар
Степень защиты: IP 55
Макс. температура окружающей среды: -15 °C - +40 °C
Helix FIRST V 2 – 16: PN 16 с овальными фланцами, PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Helix FIRSTV 22-52: PN 16/PN 25/PN 40 с фланцами круглой формы согласно ISO 2531 и ISO 7005

Обозначение

Пример:	Helix FIRST V 3606/2-5/25/E/KS/../400-50
Helix FIRST V	Вертикальный высоконапорный центробежный насос во встраиваемом исполнении
36	Расход в м³/ч
06	Количество рабочих колес
2	Количество откорректированных рабочих колес
5	Материалы насоса
	5 = корпус насоса EN-GJL-250 с катафорезным покрытием гидравлическая часть 1.4307 (AISI 304L)
25	Максимальное рабочее давление в бар
	16 = Helix FIRST V от 2.. до 16..: 16 бар: овальный фланец PN 16 Helix FIRST V от 22.. до 52..: 16 бар: круглый фланец DIN PN 16
	25 = Helix FIRST V от 2.. до 16.. -5/25/E/S/..: 16 бар: круглый фланец DIN PN 25 Helix FIRST V от 2.. до 16.. -5/25/E/KS/..: 25 бар: круглый фланец DIN PN 25 Helix FIRST V от 22.. до 52..: 25 бар: круглый фланец DIN PN 25
	30 = Helix FIRST V от 2.. до 52..: 30 бар: круглый фланец DIN PN 40
E	Вид уплотнения E = EPDM
K	Торцевое уплотнение картриджного типа
S	Кожух муфты располагается на одном ответвлении с всасывающим и напорным патрубками насоса.
400	Подключаемое напряжение в В
50	Частота в Гц

Оснащение/функции

Коррозионно-стойкие рабочие колеса, ведущие колеса и ступенчатый корпус

Описание/конструкция

По запросу насосы можно подобрать под определенные условия (например, защиту электродвигателя, взрывозащиту, более широкий диапазон температур перекачиваемой жидкости).

Материалы

Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
Корпус насоса из серого чугуна EN-GJL-250 (с катафорезным покрытием)
Вал из нержавеющей стали 1.4057 (AISI 304L)
Втулка под скользящим торцевым уплотнением 1.4404 (AISI 316L)
уплотнительное кольцо из EPDM;
Трубный кожух из нержавеющей стали 1.4301 (AISI 304)

Комплект поставки

Многоступенчатый высоконапорный центробежный насос Helix FIRST V
Инструкция по монтажу и эксплуатации
Helix FIRST V 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Характеристики Minimum Efficiency Index (MEI): ≥ 0.7
