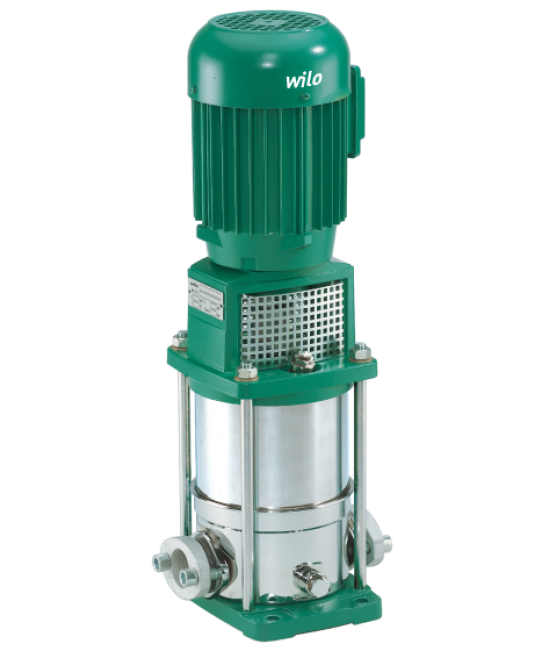

Wilo-Multivert MVI

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)

Тип

Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями.

Применение

Водоснабжение и повышение давления
Системы пожаротушения
Подача воды в котлы
Промышленные циркуляционные системы
Производственные технологии
Контуры циркуляции охлаждающей воды
Моечные и дождевальные установки

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Электроподключение:
- 1~ 230 В (±10 %), 50 Гц, только MVI 1.. – 8..
- 3~400 В (±10 %), 50 Гц
- ≤ 4 кВт, 230 В/400 В; Δ/Y
- > 4 кВт, 400 В/690 В; Δ/Y
Температура перекачиваемой жидкости от -15 до +120 °C (с уплотнением из EPDM) (от -15 до +90 °C с уплотнением из FKM)
Рабочее давление макс. 16/25 бар
Максимальное давление на входе 10 бар
Класс защиты IP55
Фланцевые подсоединения:
- MVI 1.. – 8.., PN 16; овальный фланец (G1 – G2)
- MVI 1.. – 8.., PN 25: Фланец круглой формы (DN 25 – DN 40)
MVI 1.. – 8.., PN 25: с опциональными соединениями Victaulic
MVI 70../95.. PN 16 / PN 25: Фланец круглой формы (DN 100)

Обозначение

Пример:	MVI 7002/1-3/16/E/3-400-50-2
MVI	Вертикальный высоконапорный центробежный насос
70	Расход в м³/ч
02	Количество рабочих колес
1	Количество откорректированных рабочих колес
3	Материал 1 = 1.4301 (AISI 304); [только MVI 8.. и меньше] 2 = 1.4404 (AISI 316L) 3 = корпус насоса EN-GJL-250 (с катафорезным покрытием), гидравлическая часть 1.4301 (AISI 304); [только MVI 70.. и 95..]
16	Тип фланца 16 = фланец PN 16 (круглый или овальный) 25 = фланец PN 25 (круглый или овальный) P = муфта Victaulic [только MVIE 8.. и меньше]
E	Тип уплотнения E = EPDM V = FKM (витон)
3	1 = 1~ (однофазный ток); [только MVI 8.. и меньше] 3 = 3~ (трехфазный ток)
400	Подключаемое напряжение в В
50	Частота в Гц
2	Число полюсов электродвигателя

Оснащение/функции

Встраиваемый насос из нержавеющей стали (только от MVI 1.. до 8..)
MVI 1.. до 8..: Исполнение PN 16 с овальными фланцами; исполнение PN 25 с круглыми фланцами
MVI 70.. и 95..: Исполнения PN 16 и PN 25 с круглыми фланцами

Материалы

MVI 1.. до 8..:

Рабочие колеса и секции из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред)
Корпус насоса из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред)
Корпус насоса из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред), в зависимости от исполнения
Уплотнение из EPDM/FKM (витон)
Крышка корпуса из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред)
Крышка корпуса из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред)
Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
Трубный кожух из нержавеющей стали 1.4301 (AISI 304) (1.4404 (AISI 316) для агрессивных перекачиваемых сред)
Подшипники из карбида вольфрама
Опорная рама из серого чугуна EN-GJL-250

MVI 70../95..:

Рабочие колеса из нержавеющей стали 1.4408 (AISI 316)
Секции из нержавеющей стали 1.4301 (AISI 304)
Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
Вал из нержавеющей стали 1.4057 (AISI 431)
Уплотнение EPDM
Крышка корпуса из нержавеющей стали 1.4301 (AISI 304)
Нижняя часть корпуса из нержавеющей стали 1.4301 (AISI 304)
Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
Напорный кожух из нержавеющей стали 1.4301 (AISI 304)
Подшипники из карбида вольфрама

Комплект поставки

Высоконапорный центробежный насос MVI
MVI 1.. – 8..: Овальные ответные фланцы с соответствующими болтами и уплотнительными кольцами (исполнение PN 16)
Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
