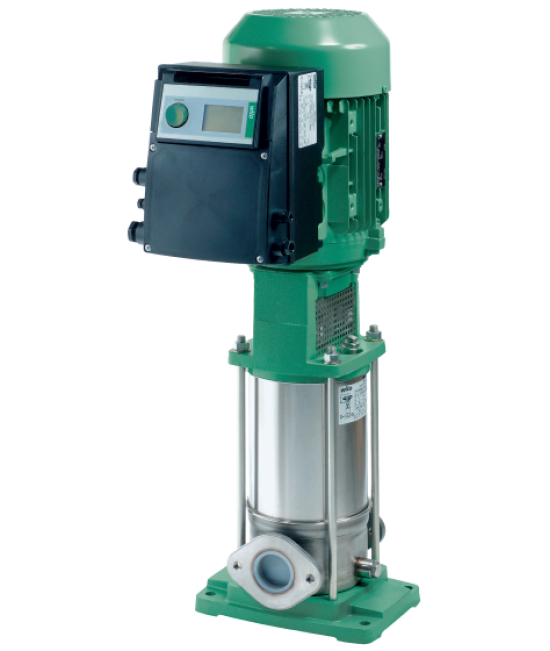

Wilo-Multivert MVIE

Особенности/преимущества продукции
  • Простой ввод в эксплуатацию
  • Встроенный частотный преобразователь с широким диапазоном регулирования
  • Полная защита электродвигателя

Тип

Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем

Применение

  • Водоснабжение и повышение давления
  • Промышленные циркуляционные установки
  • Производственные технологии
  • Контуры циркуляции охлаждающей воды
  • Моечные и дождевальные установки

Технические характеристики

  • Минимальный индекс эффективности (MEI) ≥ 0,4
  • Подключение к сети 3~400 В (±10 %), 50 Гц (Y) или 400 В (±10 %), 60 Гц (Y)
  • Температура перекачиваемой жидкости от -15 до +120 °C (исполнение EPDM)
  • Максимальное рабочее давление 16/25 бар
  • Максимальное давление на входе 10 бар
  • Класс защиты IP55
  • Создаваемые помехи согласно стандарту EN 61000-6-3
  • Помехозащищенность согласно стандарту EN 61000-6-2

Обозначение

Пример:MVIE 7003/1-3/16/E/3-2
MVIEВертикальный высоконапорный центробежный насос
70Расход в м3/ч
03Количество рабочих колес
1Количество откорректированных рабочих колес
3Материал
1 = 1.4301 (AISI 304);
[только MVIE 8.. и меньше]
2 = 1.4404 (AISI 316L)
3 = корпус насоса EN-GJL-250 (катафорезное покрытие), гидравлическая часть 1.4301 (AISI 304);
[только MVIE 70.. и 95..]
16Тип фланца
16 = фланец PN 16 (круглый)
25 = фланец PN 25 (круглый)
P = муфта Victaulic [только MVIE 8.. и меньше]
EТип уплотнения
E = EPDM
V = FKM (витон)
31 = 1~ (однофазный ток)
3 = 3~ (трехфазный ток)
2Число полюсов электродвигателя
M13Только до MVIE 403, с 1~ (однофазный ток)
Режим работы, настроенный при поставке
M13 = режим 1 или 3 (ручное или дистанционное управление)
M2 = режим 2 (режим регулирования давления)

Оснащение/функции

  • Насос в линейном исполнении, из нержавеющей стали
  • MVIE 70../95.. PN 16/25 с фланцами круглой формы
  • Стандартный электродвигатель IEC со встроенным частотным преобразователем
  • Трехфазное исполнение с технологией «зеленой кнопки» и ЖК-дисплеем для индикации состояния
  • Встроенная защита электродвигателя от перегрева

Материалы

  • Рабочие колеса из нержавеющей стали 1.4408 (AISI 316)
  • Секции из нержавеющей стали 1.4301 (AISI 304)
  • Корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием
  • Вал из нержавеющей стали 1.4057 (AISI 431)
  • Уплотнение EPDM
  • Крышка корпуса из нержавеющей стали 1.4301 (AISI 304)
  • Нижняя часть корпуса из нержавеющей стали 1.4301 (AISI 304)
  • Торцевое уплотнение из В-углерода/карбида вольфрама, карборунда/углерода
  • Напорный кожух из нержавеющей стали 1.4301 (AISI 304)
  • Подшипники из карбида вольфрама

Комплект поставки

  • Высоконапорный центробежный насос MVI
  • Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
