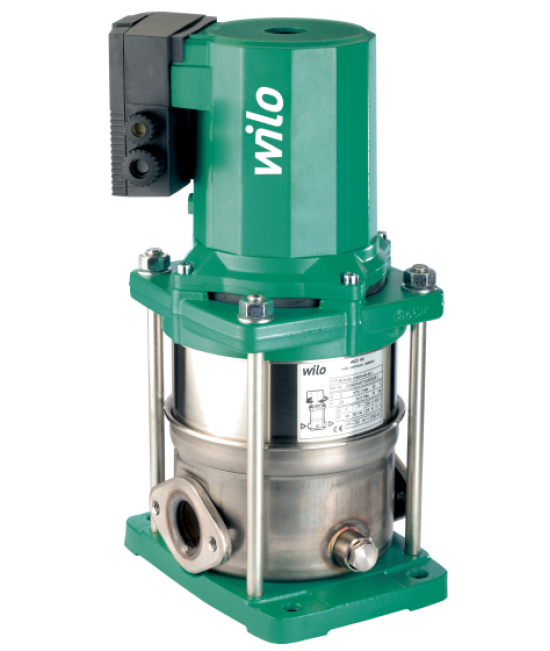

Wilo-Multivert MVIS
Особенности/преимущества продукции
- Технология мокрого ротора
- Практически бесшумная работа (до 20 дБ [А] ниже, чем у обычных насосов)
- Эргономичная, компактная конструкция
- Практически не требует техобслуживания благодаря конструкции без скользящего торцового уплотнения
- Разрешение к применению в питьевом водоснабжении для всех деталей, контактирующих с перекачиваемой средой (версия EPDM)
Тип
Нормальновсасывающий многоступенчатый насос с электродвигателем с мокрым ротором
Применение
- Водоснабжение и системы повышения давления
Технические характеристики
- Подключение к сети 3~ 230 В(±10 %), 50 Гц (Δ), 400 В (±10 %), 50 Гц (Y)
- Температура перекачиваемой жидкости от -15 до +50 °C
- Температура окружающей среды макс. +40 °C
- Макс. рабочее давление 16 бар
- Максимальное давление на входе 10 бар
- Класс защиты IP44
- Номинальный диаметр присоединений к трубопроводу Rp 1, Rp 1¼ или Rp 1½, в зависимости от исполнения
Обозначение
| Пример: | MVIS 402-1/16/E/3-400-50-2 |
| MVIS | Многоступенчатый высоконапорный центробежный насос с мокрым ротором вертикального исполнения |
| 4 | Подача в м3/ч |
| 02 | Количество рабочих колес |
| 1 | Материал 1 = 1.4301 (AISI 304) |
| 16 | Номинальное давление в бар |
| K | Вид уплотнения EPDM |
| 3 | 3 = 3~ (трехфазный ток) |
| 400 | Подключаемое напряжение в В |
| 50 | Частота в Гц |
| 2 | Число полюсов электродвигателя |
Оснащение/функции
- Нормальновсасывающий вертикальный высоконапорный центробежный насос во встраиваемом исполнении
- Трехфазный электродвигатель в исполнении с мокрым ротором
- Гидравлическое подсоединение с овальными фланцами PN 16
Материалы
- Рабочие колеса нержавеющая сталь 1.4301
- Секции из нержавеющей стали 1.4301
- Корпус насоса из нержавеющей стали 1.4301
- Вал нержавеющая сталь 1.4122
- Уплотнение из EPDM (EP 851)
- Нижняя часть корпуса из нержавеющей стали 1.4301
- Напорный кожух из нержавеющей стали 1.4301
- Подшипники из графита, пропитанного синтетической смолой
- Основание насоса EN‐GJL‐250
Комплект поставки
- Высоконапорный центробежный насос Wilo-Multivert MVIS
- Овальные ответные фланцы из нержавеющей стали Rp 1 – Rp 1½ с соответствующими болтами, гайками и уплотнениями
- Инструкция по монтажу и эксплуатации
General overview
- Edition 2017
- Формат страницы A4
- Кол-во страниц 72
Wilo–Multivert MVIS
- Article Number 2020405
- Edition 0009
- Номер версии 02
- Формат страницы A4
- Кол-во страниц 14
