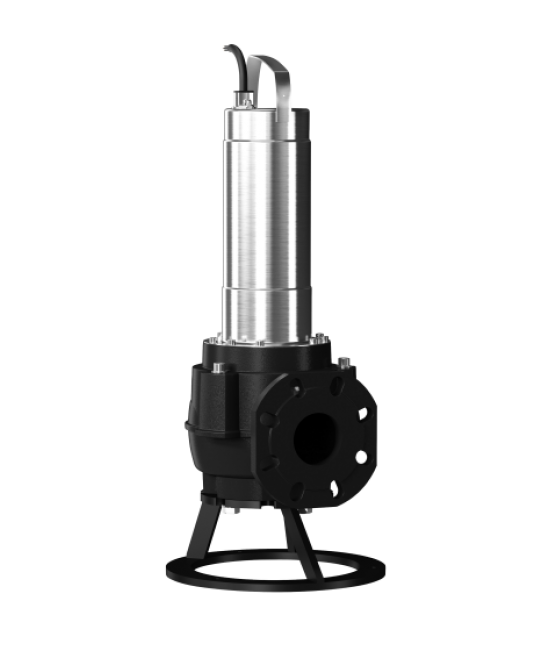

Wilo-Rexa FIT

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Готовность к подключению и применению
Простая эксплуатация благодаря установленному поплавковому выключателю (исполнение A)
Гидравлическая часть со свободновихревым рабочим колесом с большим свободным проходом для работы без засорений
Камера уплотнений с опциональным внешним контролем
Небольшой вес

Тип

Погружной насос для отвода сточных вод для повторно-кратковременного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.

Применение

Перекачивание

сточных вод с фекалиями согласно EN 12050-1;
загрязненной воды;

Технические характеристики

Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Режим работы в непогруженном состоянии: S2-15 мин., S3 10%
Класс защиты: IP 68
Класс нагревостойкости изоляции изоляции: F
Температура перекачиваемой жидкости: 3–40 °C, макс. 60 °C в течение 3 мин.
Свободный сферический проход: 50 / 65 / 80 мм
Длина кабеля: 10 м

Обозначение

Пример:	Wilo-Rexa FIT V06DA-110/EAD1-2-T0015-540-A
Rexa	Погружной дренажный насос для отвода сточных вод
FIT	Серия
V	Свободновихревое рабочее колесо
06	Номинальный диаметр напорного патрубка, например DN 65
D	Резьбовые отверстия на всасывающем патрубке гидравлической части, в соответствии с DIN
A	Материал исполнения гидравлической системы: A = стандартное исполнение
110	Обозначение гидравлической части
E	Электродвигатель заполнен воздухом
A	Материал исполнения двигателя A = стандартное исполнение
D	Тип уплотнения: D = два независимых скользящих торцовых уплотнения
1	Класс эффективности IE, напр., 1 = IE1 (согласно IEC 60034‑30)
-	без допуска по взрывобезопасности
2	Число полюсов электродвигателя
T	Тип электроподключения к сети: M = 1~ T = 3~
0015	Значение/10 = мощность электродвигателя P₂ в кВт
5	Частота (5 = 50 Гц, 6 = 60 Гц)
40	Обозначение напряжения
A	Дополнительное подключенное электрооборудование: O = свободный конец кабеля, нет подключенного оборудования P = со штекером A = с поплавковым выключателем и штекером

Оснащение/функции

Контроль температуры обмотки с помощью биметаллического датчика
Опциональный внешний стержневой электрод для контроля камеры уплотнений

Описание/конструкция

Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата для стационарной и мобильной установки в погруженном и непогруженном состоянии для повторно-кратковременного режима эксплуатации.

Гидравлическая часть

Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). В конструкции применяются свободновихревые рабочие колеса.

Электродвигатель

Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (с встроенным рабочим конденсатором) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).

Помимо этого, электродвигатели оснащены датчиками контроля температуры обмотки электродвигателя. Они защищают обмотку электродвигателя от перегрева. На агрегатах с однофазным электродвигателем они встроены в электрическую цепь и автоматически работают без внешнего прибора. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается. В соответствии со стандартом для этих целей применяются биметаллические датчики.

Дополнительно электродвигатель может оснащаться внешним электродом контроля герметичности камеры уплотнений для контроля масляной камеры. Он сигнализирует о поступлении воды в масляную камеру через скользящее торцовое уплотнение со стороны перекачиваемой жидкости.

Длина кабеля электропитания в соответствии со стандартом 10 м, и он поставляется в следующих исполнениях:

Со свободными концами кабеля
Со штекером
С поплавковым выключателем и штекером

Уплотнение

Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателя обеспечивается с помощью двух скользящих торцовых уплотнений, вращающихся независимо друг от друга.

Материалы

Корпус электродвигателя: 1.4301
Корпус гидравлической системы: EN-GJL 250
Рабочее колесо: EN-GJL 250
Статические уплотнения: NBR
Уплотнение со стороны насоса: SiC/SiC
Уплотнение со стороны электродвигателя: C/MgSiO₄
Конец вала: нержавеющая сталь 1.4021

Комплект поставки

Погружной насос для отвода сточных вод с кабелем длиной 10 м
Исполнение кабеля в зависимости от модификации:
- Со свободными концами кабеля (О)
- Со штекером (P)
- Исполнение с поплавковым выключателем и штекером (A)
Справочник по эксплуатации и техническому обслуживанию

Принадлежности

Устройство погружного монтажа или опора насоса
Внешний стержневой электрод для контроля герметичности камеры уплотнений (масляной камеры)
Цепи
Приборы управления, реле и штекеры
Крепежные комплекты с анкерной стяжкой

Рабочее поле
