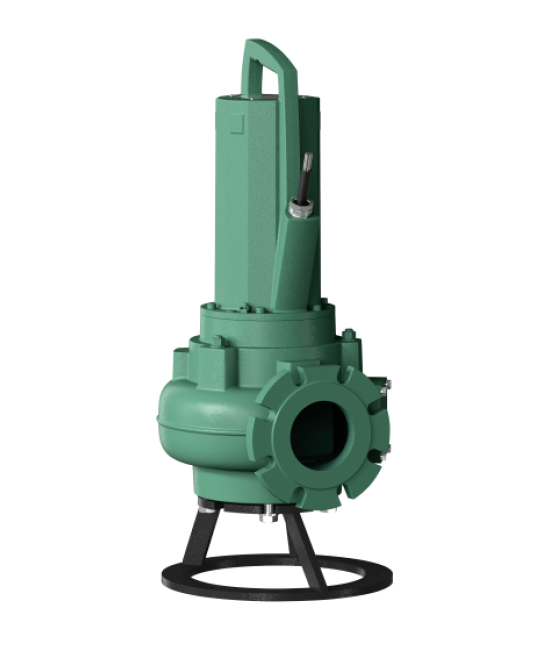

Wilo-Rexa PRO
Скачать опросный лист- Высочайшая эффективность. Благодаря однолопастному рабочему колесу, оптимизированному по КПД
- Безопасность в эксплуатации благодаря незасоряющимся свободновихревым рабочим колесам
- Подтвержденная испытаниями безопасность. Серийно со взрывозащищенным исполнением в соответствии с ATEX
- По опции доступны с электродвигателями класса энергоэффективности IE3
Тип
Погружной насос для отвода сточных вод для длительного режима работы для стационарной и мобильной установки в погруженном состоянии, а также для стационарной установки в непогруженном состоянии.
Применение
Перекачивание
- неочищенные сточные воды
- сточных вод с фекалиями согласно (DIN) EN 12050-1;
- загрязненной воды;
Технические характеристики
- Электроподключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S2-30 мин; S3 25 %
- Класс защиты: IP 68
- Класс нагревостойкости изоляции изоляции: F
- Температура перекачиваемой жидкости: 3…40 °C, макс. 60 °C на 3 минуты
- Макс. глубина погружения: 20 м
- Длина кабеля: 10 м
Обозначение
| Например: | Wilo-Rexa PRO V06DA-110/EAD1X2-T0015-540-O |
| PRO | Название серии |
| V | Тип рабочего колеса: V = свободновихревое рабочее колесо C = одноканальное рабочее колесо |
| 06 | Номинальный диаметр подсоединения к напорному патрубку, например DN 65 |
| D | Исполнение гидравлической части D = сторона всасывания с отверстиями согласно DIN N = сторона всасывания с отверстиями согласно ANSI (North American Standard) |
| A | Конфигурация материалов гидравлической части |
| 110 | Идентификационный номер гидравлической части |
| E | Тип электродвигателя E = электродвигатель заполнен воздухом R = электродвигатель пониженной мощности |
| A | Конфигурация материалов электродвигателя |
| D | Исполнение уплотнения D = с двумя независимыми скользящими торцовыми уплотнениями |
| 1 | Класс эффективности IE, напр., 1 = IE1 (согласно IEC 60034‑30) |
| X | Взрывозащищенное исполнение X = ATEX F = FM C = CSA |
| 2 | Число полюсов электродвигателя |
| T | Тип электроподключения к сети: M = 1~T = 3~ |
| 0015 | Значение/10 = Номинальная мощность электродвигателя P2 в кВт |
| 5 | Частота (5 = 50 Гц, 6 = 60 Гц) |
| 40 | Обозначение напряжения электросети: 40 = 400 В |
| О | Дополнительно подключенное электрооборудование O = со свободным концом кабеля F = поплавковый выключатель со свободным концом кабеля A = поплавковый выключатель P = со штекером |
Оснащение/функции
- Контроль герметичности камеры электродвигателя
- контроль температуры обмотки с помощью биметаллического датчика
- Опциональный внешний стержневой электрод для контроля камеры уплотнений
- Однофазная модель с распределительным щитом с конденсатором
Описание/конструкция
Погружной насос для отвода сточных вод с электродвигателем в виде блочного агрегата, для стационарной и мобильной установки в погруженном состоянии и стационарной установки в непогруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможное содержание сухого вещества составляет 8 % (в зависимости от типа гидравлической части). Применяются свободновихревые и одноканальные рабочие колеса.
Электродвигатель
Используются электродвигатели с поверхностным охлаждением в однофазном и трехфазном исполнении. В однофазных электродвигателях конденсатор встроен в отдельный прибор управления. Включение осуществляется в зависимости от мощности методом прямого пуска или пуска с переключением со звезды на треугольник.
Охлаждение электродвигателей выполняется окружающей средой (перекачиваемой средой или воздухом). Отвод тепла при этом отводится через корпус электродвигателя.
Электродвигатели могут использоваться в погруженном состоянии в длительном режиме работы (S1). При эксплуатации в непогруженном состоянии в зависимости от мощности электродвигателя возможны режимы работы S1 (длительный режим работы), S2 (кратковременный режим) или S3 (повторно-кратковременный режим).
Помимо этого, электродвигатели оснащены следующими устройствами контроля:
- Контроль герметичности камеры электродвигателя
Контроль герметичности камеры электродвигателя сигнализирует о поступлении воды в камеру электродвигателя. - Датчик контроля температуры обмотки электродвигателя
Датчик контроля температуры обмотки электродвигателя защищает обмотку электродвигателя от перегрева. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Дополнительно электродвигатель может оснащаться внешним электродом контроля герметичности камеры уплотнений для контроля камеры уплотнений. Он сигнализирует о проникновении воды в камеру уплотнений через скользящее торцовое уплотнение со стороны перекачиваемой жидкости.
Кабель электропитания в соответствии со стандартом со свободными концами, длиной 10 м, продольно герметичный.
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений с уплотнениями со стороны перекачиваемой жидкости и со стороны электродвигателя. Камера уплотнений заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой жидкости и со стороны электродвигателя обеспечивается с помощью двух скользящих торцовых уплотнений, вращающихся независимо друг от друга.
Материалы
- Корпус электродвигателя: EN-GJL-250
- Корпус гидравлической части: EN-GJL250
- Рабочее колесо: EN-GJL 250 или EN-GJS-500-7
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: C/MgSiO4
- Конец вала: нержавеющая сталь 1.4021
Комплект поставки
- Погружной насос для отвода сточных вод с кабелем длиной 10 м
- Справочник по эксплуатации и техническому обслуживанию
Принадлежности
- Устройство погружного монтажа или опора насоса
- Внешнее устройство контроля герметичности камеры уплотнений
- Приборы управления, реле и штекеры
- Крепежные комплекты с анкерной стяжкой
- Цепи
Рабочее поле - Свободновихревое рабочее колесо
Рабочее поле - Полуоткрытое одноканальное рабочее колесо
Certification Booklet Wilo-Rexa PRO
- Article Number 6069824
- Edition 1702
- Номер версии 07
- Формат страницы A4
- Кол-во страниц 8
Drainage and Sewage
- Формат страницы A4
- Кол-во страниц 24
General overview
- Edition 2017
- Формат страницы A4
- Кол-во страниц 72
Wilo-Rexa PRO
- Article Number 6074866, 6065992, 6063548
- Edition 1706
- Номер версии 05
- Формат страницы A4
- Кол-во страниц 56
