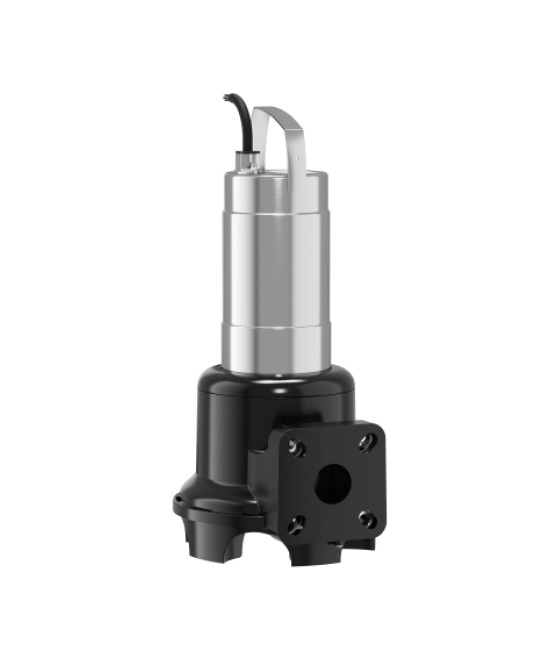

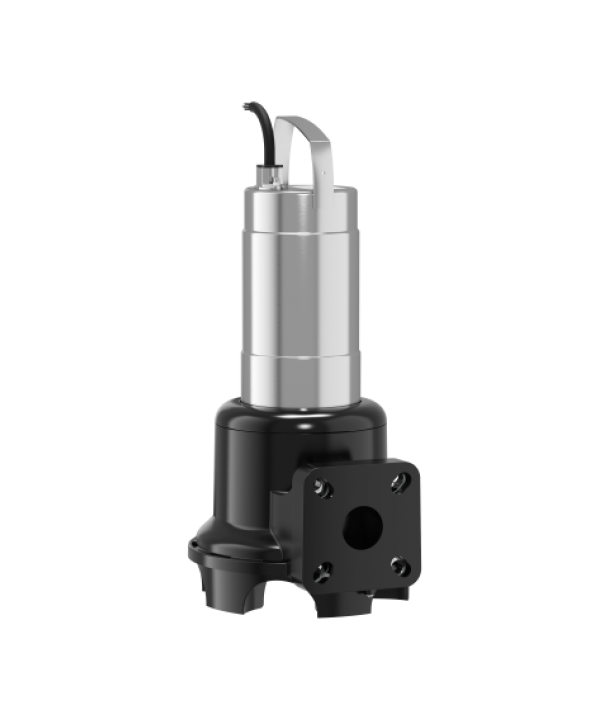

Wilo-Rexa UNI
Скачать опросный лист- Высокая надежность благодаря коррозионностойкой гидравлической части для универсального применения и различных перекачиваемых жидкостей
- Простая установка благодаря малому весу, конденсатору, интегрированному в однофазный двигатель, и фланцу со встроенным креплением
- Оптимальный коэффициент полезного действия и надежность в эксплуатации благодаря гидравлической части со свободновихревым рабочим колесом и гладкими поверхностями
- Быстрое техническое обслуживание за счет прямого доступа к камере уплотнений и корпусу насоса
- Длинный интервал технического обслуживания благодаря двойному уплотнению и камере уплотнений большого объема
Тип
Погружной насос для отвода сточных вод при повторно-кратковременном режиме работы для стационарной и мобильной установки в погруженном состоянии
Применение
Перекачивание
- сточных вод с фекалиями согласно EN 12050-1;
- загрязненной воды;
Технические характеристики
- Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Режим работы в непогруженном состоянии: S2-15 мин., S3 10%
- Класс защиты IP68
- Класс нагревостойкости изоляции F
- Температура перекачиваемой жидкости 3–40 °C, макс. 60 °C в течение 3 мин.
- Свободный сферический проход: 44 мм
- Длина кабеля: 10 м
Обозначение
| Пример: | Wilo-Rexa UNI V05/M05-540/P |
| Rexa | Погружной насос для отвода сточных вод |
| UNI | Серия с гидравлической частью из сополимеров |
| V | Свободновихревое рабочее колесо |
| 05 | Номинальный диаметр подсоединения к напорному патрубку: 05 = DN 50 06 = DN 50/65 |
| T | Тип подключения к электросети M = 1~ T = 3~ |
| 05 | Значение/10 = мощность двигателя P2 в кВт |
| 5 | Частота (5 = 50 Гц, 6 = 60 Гц) |
| 40 | Обозначение напряжения электросети |
| P | Дополнительно подключенное электрооборудование: без вставок = со свободный концом кабеля P = со штекером A = с поплавковым выключателем и штекером |
Оснащение/функции
- контроль температуры обмотки с помощью биметаллического датчика
Описание/конструкция
Погружной насос для отвода сточных вод выполнен как блочный агрегат для стационарной и мобильной установки в погруженном состоянии.
Гидравлическая часть
Горизонтальный напорный патрубок для фланцевого подсоединения Максимально возможная доля сухого вещества составляет 8 %. В конструкции применяются свободновихревые рабочие колеса. Опора насоса встроена в корпус гидравлической части.
Электродвигатель
Применяются электродвигатели с поверхностным охлаждением в однофазном исполнении (с встроенным рабочим конденсатором) и трехфазном исполнении для прямого пуска. Отвод тепла передается непосредственно в окружающую среду через корпус электродвигателя. Электродвигатели могут работать в погруженном состоянии в длительном режиме работы (S1), а в непогруженном состоянии — в кратковременном (S2) или повторно-кратковременном режиме (S3).
Помимо этого, электродвигатели оснащены датчиками контроля температуры обмотки электродвигателя. Они защищают обмотку электродвигателя от перегрева. На агрегатах с однофазным электродвигателем они встроены в электрическую цепь и автоматически работают без внешнего прибора. То есть электродвигатель при перегреве отключается, а после охлаждения вновь автоматически включается. В соответствии со стандартом для этих целей применяются биметаллические датчики.
Длина кабеля электропитания в соответствии со стандартом 10 м, и он поставляется в следующих исполнениях:
- Со свободными концами кабеля
- Со штекером
- С поплавковым выключателем и штекером
Уплотнение
Между электродвигателем и гидравлической частью находится камера уплотнений. Она заполнена белым медицинским вазелиновым маслом. Уплотнение со стороны перекачиваемой среды выполняется посредством торцевых уплотнений.
Материалы
- Корпус электродвигателя: 1.4301
- Корпус гидравлической части: PP-GF30 (сополимер)
- Рабочее колесо: PP-GF30 (сополимер)
- Статические уплотнения: NBR (бутадиен-нитрильный каучук)
- Уплотнение со стороны насоса: SiC/SiC
- Уплотнение со стороны электродвигателя: NBR (V05), C/MgSiO4 (V06)
- Конец вала: Нержавеющая сталь 1.4401
Комплект поставки
- Погружной насос для отвода сточных вод с кабелем длиной 10 м
- Справочник по эксплуатации и техническому обслуживанию
Принадлежности
- Устройство погружного монтажа
- Цепи
- Приборы управления, реле и штекеры.
- Крепежные комплекты с анкерной стяжкой

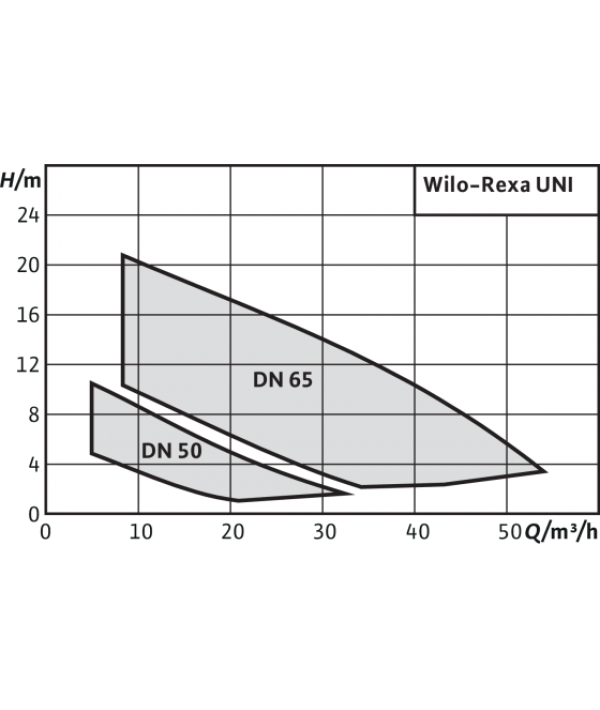

Характеристики
