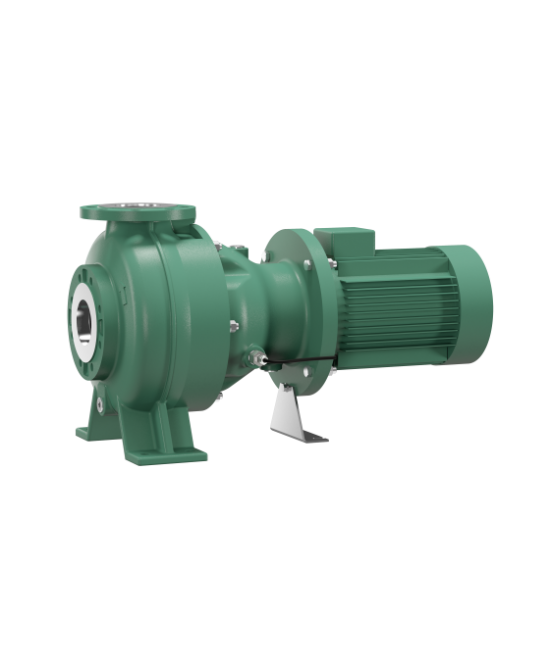

Wilo-RexaBloc RE

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Высокая эксплуатационная безопасность благодаря закрытой конструкции подшипникового узла с заполненной маслом камерой уплотнений и дополнительной камерой сбора утечек.
По опции с двумя скользящими торцовыми уплотнениями, повышающими эксплуатационную безопасность.
В стандартном исполнении поставляются с электродвигателями IE3, по опции – с двигателями премиум-класса IE4.
Простое техническое обслуживание благодаря конструкции “Back Pull-out”, позволяющей демонтировать насос без отделения корпуса от трубопровода. В результате электродвигатель и рабочее колесо можно демонтировать единым блоком без извлечения гидравлической части из трубопровода.

Тип

Насос для отвода сточных вод блочной конструкции со встроенным стандартным электродвигателем для стационарной установки в непогруженном состоянии

Применение

Перекачивание

неочищенные сточные воды
сточных вод с фекалиями согласно EN 12050-1;
загрязненной воды;

Технические характеристики

Электроподключение к сети: 3~400 В, 50 Гц
Режим работы: S1
Класс защиты: IP 55
Класс нагревостойкости изоляции изоляции: F
Температура перекачиваемой жидкости: от 3 до 70 °C
температура окружающей среды от 3 до 40 °C
Класс энергоэффективности электродвигателя: IE3

Обозначение

Пример:	Wilo-RexaBloc RE 08.52W-260DAH132M4
RexaBloc	Насос для отвода сточных вод в виде блочного агрегата со встроенным стандартным электродвигателем
RE	Серия
08	Номинальный диаметр подсоединения к напорному патрубку, DN 80
52	Индекс мощности
W	Свободновихревое рабочее колесо
260	Макс. Ø Диаметр рабочего колеса
D	Исполнение отверстия фланца: D = DIN A = ANSI
A	Стандартное исполнение материала
H	Тип монтажа: H = горизонтально V = вертикально
132M	Типоразмер стандартного электродвигателя
4	Число полюсов (номинальная частота вращения гидравлической части)

Оснащение/функции

Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений

Описание/конструкция

Насос для отвода сточных вод блочной конструкции со встроенным стандартным электродвигателем для горизонтальной установки в непогруженном состоянии

Гидравлическая часть

Гидравлическая часть с аксиальным всасывающим патрубком, радиальным напорным патрубком и подшипниковым узлом в виде законченного блока. Патрубки выполнены в виде фланцевых подсоединений.

Уплотнение

Подшипниковая опора с камерой уплотнения и камерой утечек для приема перекачиваемой жидкости, просочившейся через уплотнение. Уплотнение со стороны рабочей среды осуществляется с помощью торцового уплотнения, независимого от направления вращения, а со стороны электродвигателя – с помощью радиального кольцевого уплотнения. Камера уплотнений заполнена белым медицинским вазелиновым маслом, камера сбора утечек закрыта по направлению к электродвигателю. Камера уплотнений дополнительно может контролироваться внешним стержневым электродом.

Электродвигатель

Стандартный электродвигатель IEC конструкции B5 в виде трехфазного электродвигателя с классом эффективности IE3.

Материалы

Корпус гидравлической части: EN-GJL250
Рабочее колесо: EN-GJL250
Вал гидравлической части: нержавеющая сталь 1.4021
Подшипниковая опора: EN-GJL-250
Статические уплотнения: NBR (бутадиен-нитрильный каучук)
Уплотнение со стороны насоса: SiC/SiC
Уплотнение со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
Корпус электродвигателя: EN-GJL-250

Комплект поставки

Блочный агрегат с подсоединенным стандартным электродвигателем в трехфазном исполнении, без кабеля электропитания
Навесной уголок на напорном патрубке для строповки грузоподъемных стредств
Инструкция по монтажу и эксплуатации
