Wilo-RexaNorm RE

Особенности продукции
Характеристики
Описание серии

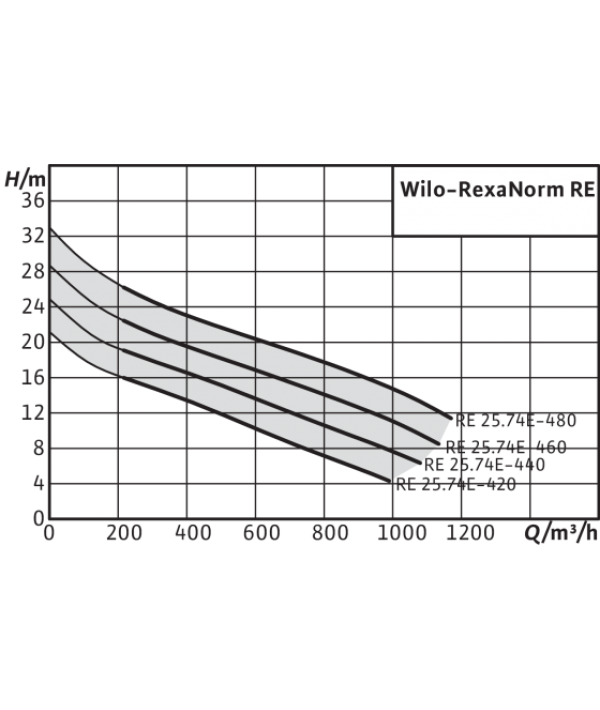

Рабочее поле
Для загрузки

Особенности/преимущества продукции

Простая замена рабочего колеса благодаря конструкции, позволяющей демонтировать насос без отделения корпуса от трубопровода, и сменной муфте в серийном исполнении. В результате рабочее колесо можно демонтировать без извлечения гидравлической части из трубопровода и съема электродвигателя с опорной рамы.
Закрытая конструкция, позволяющая демонтировать насос без отделения корпуса от трубопровода (Back-Pull-Out): возможность демонтажа без слива масла в камере уплотнений.

Тип

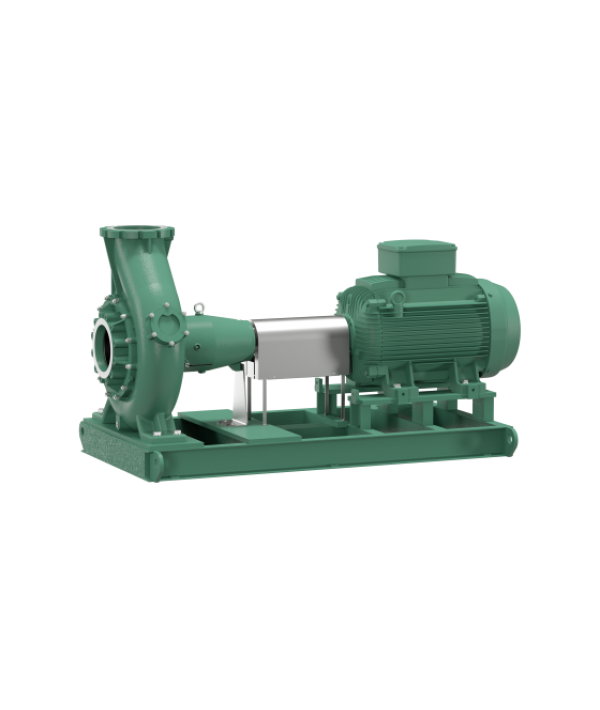

Насос для отвода сточных вод и стандартный электродвигатель, соединенные посредством муфты и установленные совместно на фундаментной раме для стационарной установки в непогруженном состоянии.

Применение

Перекачивание

неочищенные сточные воды
сточные воды с фекалиями;
Технологическая вода
загрязненной воды;

Технические характеристики

Электроподключение к сети: 3~400 В, 50 Гц
Режим работы: S1
Класс защиты: IP 55
Класс нагревостойкости изоляции изоляции: F
Температура перекачиваемой жидкости: от 3 до 70 °C
температура окружающей среды от 3 до 40 °C
Класс энергоэффективности электродвигателя: IE3

Обозначение

Пример:	Wilo-RexaNorm RE 25.74E-480DAH315S6
RexaNorm	Насос для отвода сточных вод со стандартным электродвигателем, соединенные посредством муфты и установленные совместно на фундаментальной раме.
RE	Серия
25	Номинальный диаметр подсоединения к напорному патрубку, DN 80
74	Индекс мощности
E	Свободновихревое рабочее колесо
480	Макс. Ø Диаметр рабочего колеса
D	Исполнение отверстия фланца: D = DIN A = ANSI
A	Стандартное исполнение материала
H	Тип монтажа: H = горизонтально V = вертикально
315S	Типоразмер стандартного электродвигателя
4	Число полюсов (номинальная частота вращения гидравлической части)

Оснащение/функции

Контроль температуры обмотки с помощью датчика PTC (дополнительно можно приобрести датчик Pt100)
Опциональный внешний стержневой электрод для контроля герметичности камеры уплотнений

Описание/конструкция

Насос для отвода сточных вод в сборе с подсоединенным стандартным электродвигателем установлен на фундаментной раме для горизонтальной установки в непогруженном состоянии для длительного режима работы.

Гидравлическая часть

Гидравлическая часть с аксиальным всасывающим патрубком, радиальным напорным патрубком и подшипниковым узлом в виде законченного блока. Патрубки выполнены в виде фланцевых подсоединений.

Уплотнение

Подшипниковая опора с камерой уплотнения и камерой утечек для приема перекачиваемой жидкости, просочившейся через уплотнение. Уплотнение со стороны рабочей среды осуществляется с помощью торцового уплотнения, независимого от направления вращения, а со стороны муфты – с помощью радиального кольцевого уплотнения. Камера уплотнений заполнена белым медицинским вазелиновым маслом, камера сбора утечек закрыта по направлению к муфте. Камера уплотнений дополнительно может контролироваться внешним стержневым электродом.

Электродвигатель

Стандартный электродвигатель IEC в исполнении B3 стационарно соединен с гидравлической частью посредством сменной муфты. Трехфазный электродвигатель с датчиком контроля температуры обмотки и классом эффективности IE3.

Материалы

Корпус гидравлической части: EN-GJL250
Рабочее колесо: EN-GJL250
Вал гидравлической части: нержавеющая сталь 1.4021
Подшипниковая опора: EN-GJL-250
Муфта: нержавеющая сталь
Статические уплотнения: NBR (бутадиен-нитрильный каучук)
Уплотнение со стороны насоса: SiC/SiC
Уплотнение со стороны электродвигателя: NBR (бутадиен-нитрильный каучук)
Корпус электродвигателя: EN-GJL-250
Опорная рама: сталь

Комплект поставки

Насос для отвода сточных вод и стандартный электродвигатель, установленные на опорной раме и соединенные посредством муфты
Стандартный электродвигатель в трехфазном исполнении без кабеля электропитания
Инструкция по монтажу и эксплуатации
