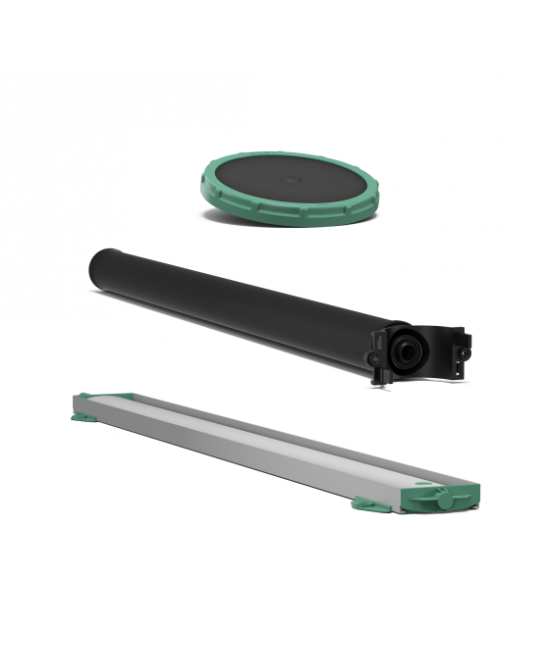

Wilo-Sevio AIR
- Высокая гибкость конструкции для наилучшего возможного подбора установки благодаря большому диапазону регулирования захвата воздуха.
- Высокая эффективность подачи кислорода с малым перепадом давления благодаря специальной перфорации мембраны.
- Большой срок службы при коммунальном и промышленном применении благодаря разным материалам мембраны.
- Простая установка - даже при уже существующих трубопроводах.
- Высокая надежность эксплуатации, даже в невентилированной фазе, благодаря специальному дизайну труб.
Тип

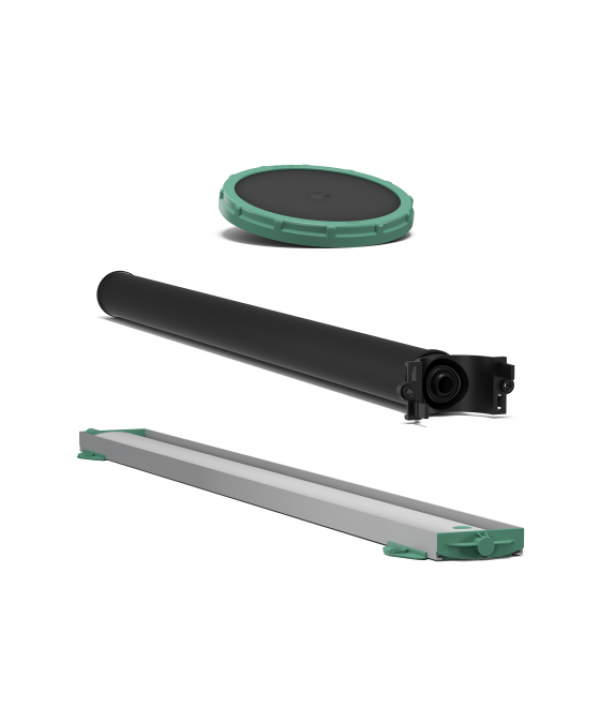

Аэрационная система с трубным, полосным или мембранным дисковым аэратором
Применение
Для внесения крупных или мелких пузырьков воздуха в водные перекачиваемые жидкости (вода, сточные воды или ил) с целью повышения уровня кислорода и перемешивания.
Технические характеристики
Дисковый рассекатель
- Диаметр перфорированной поверхности: 218 мм
- Площадь мембраны: 0,037 m²
- Рабочая температура воздуха: 5…100 °C (в зависимости от материала мембраны)
- Рабочая температура перекачиваемой жидкости: 5 – 40 °C
- Макс. открытие: 15 Нм³/ч*
Полосный аэратор
- Площадь мембраны: 0,24 м² или 0,32 м²
- Рабочая температура воздуха: 5 – 60 °C
- Рабочая температура перекачиваемой жидкости: 5 – 40 °C
- Макс. открытие: 76 Нм³/ч*
Трубный аэратор
- Площадь мембраны: 0,09, 0,135 или 0,18 м²
- Рабочая температура воздуха: 5…100 °C (в зависимости от материала мембраны)
- Рабочая температура перекачиваемой жидкости: 5 – 40 °C
- Макс. открытие: 20 Нм³/ч*
Обозначение
| например: | Wilo-Sevio AIR T 65+750-ES-S-30 |
| AIR | Серия аэратора |
| T | Трубный аэратор |
| 65 | Диаметр трубы в мм |
| 750 | Длина перфорированного участка в мм |
| ES | Материал мембраны ES = EPDM ER = EPDM со сниженным количеством пластификатора S = силикон P = полиуретан |
| S | Система вкл. трубопроводы и крепежный материал |
| 30 | Количество аэраторов |
Оснащение/функции
В воздухораспределитель воздух закачивается из подающего трубопровода с помощью вентилятора или компрессора. Воздухораспределитель служит для равномерного распределения воздуха по отдельным аэрационным ветвям и подачи на аэраторы. Аэраторы, в свою очередь, распределяют воздух по всей поверхности мембран и в виде крупных или мелких пузырьков направляют его в жидкую среду.
Описание/конструкция
Аэрационная система состоит из одного или нескольких аэрационных блоков. При этом система может состоять из различных аэрационных блоков (трубного, полосного или мембранного дискового аэратора). Каждый аэрационный блок представляет собой базовую единицу и состоит из нескольких компонентов:
- Подающий трубопровод (для полосного аэратора)
- Воздухораспределитель с фланцевым подсоединением для приточного трубопровода (для трубного и мембранного дискового аэратора)
- Напольные крепления для трубопроводов
- Система трубопроводов
- Аэратор
- Подсоединение для удаления воды (для трубного и мембранного дискового аэратора)
Крепление
Полосный аэратор:
Крепление приточного трубопровода и аэратора осуществляется непосредственно ко дну резервуара. Для выравнивания аэраторы можно опционально прикрепить ко дну с помощью резьбовых стрежней.
Трубный и мембранный дисковый аэратор:
Крепление системы трубопроводов ко дну резервуара полностью осуществляется с помощью напольных креплений. Кроме того, они обеспечивают возможность выравнивания аэрационной системы.
Аэратор
Поступающий воздух через аэраторы в виде крупных или мелких пузырьков подается в жидкую среду. При этом воздух распределяется по всей поверхности перфорированных мембран и выталкивается через отверстия мембран.
Материалы
- Мембрана: EPDM (для трубного и мембранного дискового аэратора), PUR (для полосного аэратора), другие материалы – по запросу
- Корпус: Синтетический материал
- Система трубопроводов: синтетический материал или нержавеющая сталь
- Подсоединение для удаления воды: Синтетический материал
- Напольные крепления: нержавеющая сталь (для трубного и мембранного дискового аэратора), пластмасса (для полосного аэратора)
Комплект поставки
- Подающий трубопровод (для полосного аэратора)
- Воздухораспределитель с фланцевым подсоединением для приточного трубопровода (для трубного и мембранного дискового аэратора)
- Система трубопроводов
- Подсоединение для удаления воды
- Напольные крепления
- Крепежный материал
- План распределения напольных креплений и аэраторов
- Общий план и схема соединений отдельных компонентов
