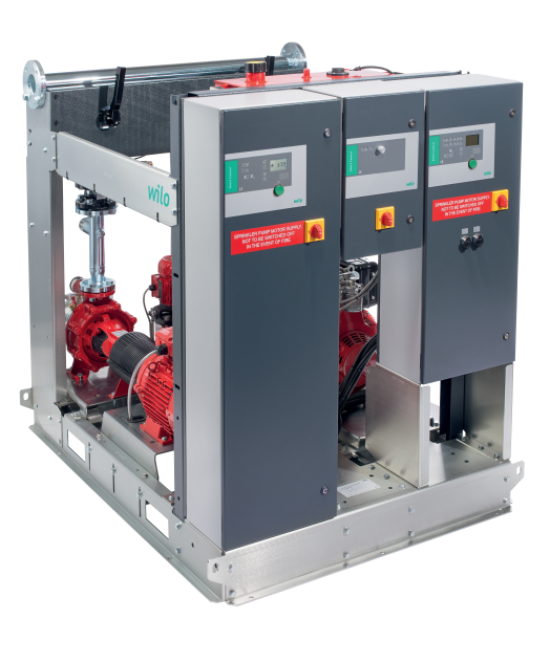

Wilo-SiFire EN

Оснащение/функции

• 1 или 2 насоса с горизонтальной фундаментной рамой для серий от 32-200 до 150-315 со стандартным электродвигателем, эквивалентным IE2, или с дизельным двигателем
• С мембраной, установленной непосредственно на корпусе основного насоса, благодаря которой удается избежать перегрева при нулевом расходе
• Жокей-насос (подпитывающий насос) серии MVIL-1 или MVI-1 с манометрическим выключателем и вертикальным напорным резервуаром 20 л, PN16
• Для каждого насоса предусмотрен распределительный шкаф, закрепленный на прочной поддерживающей конструкции. Модель SC Fire E для электродвигателя и D – для дизельного электродвигателя, обе модели оснащены регулятором Smart Controller, плюс J – для подпитывающего насоса
• Фундаментная рама из электрооцинкованной стали с регулируемым по высоте креплением для выпускного коллектора
• Разводка трубопроводов из стали; покрытие эпоксидной смолой. Распределитель с фланцами
• Запорный клапан с предохранительным запирающим устройством со стороны конечного давления каждого насоса
• Обратный клапан со стороны конечного давления каждого насоса
• Контур с двойным нажимным выключателем, манометром, обратным клапаном, вентилем для основного и резервного насоса для автоматического запуска
• Концентрический конус со стороны конечного давления основного и резервного насоса для ограничения частоты вращения в соответствии с параметрами, установленными стандартом EN 12845
• Соединение DN2" для всасывающего приемного бака насосов
• Измерение давления со стороны конечного давления

• Только для модели с дизельным двигателем:
  • Вибропоглощающая втулка со стороны конечного давления насоса
  • Вибропоглотитель под фундаментной рамой насоса
  • Топливный бак при помощи датчика уровня наполнения; емкость бака достаточная для шестичасовой автономной работы
  • 2 аккумулятора или 4 батареи на фундаментной раме и зарядное устройство для них в распределительном шкафу SC Fire

• Принадлежности – по запросу:
  • Горизонтальный приемный бак объемом 500 л с поплавковым клапаном и манометрическим выключателем для аварийной LL-сигнализации (отсутствие воды)
  • Расходомер: Набор комплектующих элементов с эксцентричным конусом со стороны всасывания, в комплекте с дроссельной заслонкой, ручным рычагом или маховиком
  • Вакуумметр с вентилем
  • Вентили с электрическим контактом
  • Вибропоглощающая втулка для распределителя
  • Панель дистанционного управления для передачи сообщений о тревоге ступеней А и В
  • Плотномер для аккумулятора
  • Комплект запасных частей для дизельного электродвигателя
  • Звукопоглотитель (30 дБА) для дизельного электродвигателя
  • Гидравлический теплообменник для дизельного электродвигателя
  Указание по перекачиваемым средам: допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы. Установка соответствует EN 12845

Описание/конструкция

• Опорная рама: изготовлена из профилей из электрооцинкованной стали, с кронштейнами для распределительных шкафов и выпускного коллектора. В нижней части предусмотрены прямоугольные отверстия для вилочных погрузчиков и вмонтированы крюки для такелажной обвязки. В верхней части имеются боковые профили с каждой стороны, которые усиливают жесткость системы при перемещении и поднятии.
• Сзади предусмотрена пластмассовая крышка для обеспечения обзорности положения клапана и манометра.
• Система трубопроводов: комплектная разводка трубопроводов с фланцами, которые изготовлены из стали и покрыты эпоксидной смолой; возможность подсоединения труб из всех распространенных материалов; расчет параметров разводки трубопроводов необходимо осуществлять в соответствии с общей гидравлической мощностью установки повышения давления
• Насосы: 1 или 2 насоса с горизонтальной опорной рамой (EN 733), со сменной муфтой, электрическим или дизельным электродвигателем.
• Модель Back-Pull-Out обеспечивает легкий доступ к внутренним частям насоса без перемещения электродвигателя или трубопроводов.
• Арматура: основные насосы со стороны конечного давления оборудованы запорным и обратным клапаном; оба клапана покрыты эпоксидной смолой и адаптированы для фланцевого подсоединения.
• Мембранный напорный резервуар со стороны конечного давления жокей-насоса установлен мембранный напорный резервуар 20 л/PN16 с пробкой для слива.
• Резервуар: топливный резервуар, изготовленный из металла и покрытый эпоксидной смолой, размещен за креплением распределительного шкафа
• Датчики и ЖК-дисплей: 2 манометрических выключателя, 2/16 бар на каждый насос, со стороны конечного давления, для активирования пуска насоса с помощью блока управления и регулирования SCFire. Манометр со стороны конечного давления (∅ 63 мм) расположен в центре задней панели.
• Блок управления и регулирования: В стандартной комплектации система оснащена отдельным прибором управления/регулирования (SC Fire) для электрического или дизельного двигателя и для подпитывающего насоса.

Материалы

Для насоса с горизонтальной фундаментной рамой

• Рабочие колеса из нержавеющей стали AISI 316/1.4401
• Корпус насоса из серого чугуна EN-GJL-250
• Вал из нержавеющей стали AISI 431/1.4057
• Компенсационные кольца из бронзы

Для жокей-насоса

• Рабочие колеса из нержавеющей стали AISI 304/ 1.4301
• Корпус насоса из серого чугуна EN-GJL-250 (нержавеющая сталь AISI304/1.4301 для MVI)
• Вал из нержавеющей стали AISI 304/1.4301
• Уплотнительное кольцо из EPDM

Комплект поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подсоединению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
• Необходимые принадлежности – по запросу

Рекомендации по выбору и монтажу

Входное давление

При проектировании конфигурации системы необходимо учесть максимальное приточное давление (см. технические характеристики). Максимально допустимое приточное давление – это разность, выводимая из максимального рабочего давления системы за вычетом значения в соответствии с максимальным напором насоса при Q = 0. В спринклерных установках в соответствии со стандартом EN 12845 давление воды не должно превышать 12 бар. В спринклерных установках с сильным подъемом, перепад высот в которых между самым высоким и самым низким спринклером составляет более 45 м, давление воды на выходе насоса или в трубопроводах может составлять более 12 бар, при условии, что все компоненты установки рассчитаны на такой уровень давления.

Установка насоса для повышения давления осуществляется в зависимости от условий всасывания.

Для каждого основного насоса необходимо установить приемный резервуар с подсоединением к напорной трубе над насосом.

Расход

В зависимости от конфигурации системы: до 750 м³/ч (208 л/с) для каждого основного насоса.

Работа

Операционная логика системы пожаротушения основывается на каскадной калибровке манометрических выключателей для запуска насоса.

Жокей-насос запускается и останавливается автоматически манометрическим выключателем. Он разработан таким образом, чтобы перекачиваемая жидкость и давление подавались не только на отдельные спринклеры, но и в целую систему. Таким образом можно избежать запуска основного насоса, при этом система остается под давлением. Если значение давления снижается вследствие запроса на подачу воды, и если оно не компенсируется за счет жокей-насоса, в этом случае последовательно запускаются основной и резервный насосы. Система запускается автоматически, останов вручную посредством выключателя на передней панели управления осуществить невозможно.
