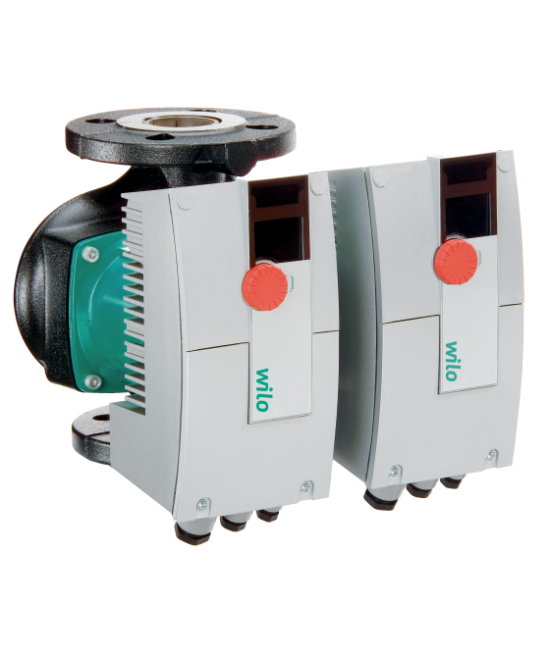

Wilo-Stratos-D

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Экономия электроэнергии благодаря повышенной эффективности системы с функцией Q-Limit (ограничение максимального расхода)
Улучшенный индекс энергоэффективности EEI ≤0,23 у всех сдвоенных насосов
Оптимизированный дисплей для лучшей считываемости и управления
Монтаж на малой площади благодаря компактной конструкции и независящий от положения ЖК-дисплей
Модульная концепция для соединения со всеми стандартными системами шин (например, Modbus, BACnet, CAN, LON, PLR)
Система управления сдвоенными насосами посредством дополнительных IF-модулей
Проверенное качество и надежность

Тип

Сдвоенный циркуляционный насос с мокрым ротором, с фланцевым соединением, электронно-коммутируемым электродвигателем с автоматической регулировкой мощности

Применение

Системы отопления, системы кондиционирования, закрытые контуры охлаждения,промышленные циркуляционные системы.

Технические характеристики

Индекс энергоэффективности (EEI) ≤ 0,23

Допустимый диапазон температур от ‐-10° C до +110° C
Подключение к сети 1~230 В, 50/60 Гц
Класс защиты IP X4D
Фланцевое соединение DN 32 до DN 80
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Обозначение

Пример:	Stratos-D 40/1-8
Stratos	Высокоэффективный насос (насос с фланцевым соединением), электронно регулируемый
D	Сдвоенный насос
40/	Номинальный внутренний диаметр для подсоединения
1 - 8	Номинальный напор [м]

Оснащение/функции

Режимы работы

Ручной режим управления (n=постоянный)
Δp‐c для постоянного перепада давления
Δp‐v для переменного перепада давления
Δp-T для перепада давления в зависимости от температурного режима (программируется через IR-Stick, IR-монитор, Modbus, BACnet, LON или CAN)
Q-Limit для ограничения максимального расхода (настройка только через IR-карту памяти)

Ручное управление

Настройка режимов работы
Настройка значения напора
Настройка автоматического режима снижения частоты вращения
Настройка ВКЛ./ВЫКЛ. насоса
Настройка частоты вращения (ручное переключение)

Автоматическое управление

Бесступенчатая регулировка частоты вращения в зависимости от режима работы
Автоматический режим снижения частоты вращения
Функция деблокировки
Плавный пуск
Полная защита электродвигателя со встроенной электронной системой отключения

Внешнее управление

Управляющий вход «Выкл. по приоритету» (возможно с IF‐модулями Stratos)
Управляющий вход «Мин. мощность по приоритету» (возможно с IF‐модулями Stratos)
Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное переключение частоты вращения), возможно с IF‐модулями Stratos
Управляющий вход «Analog In 0 ‐ 10 В» (дистанционное изменение заданного значения), возможно с IF‐модулями Stratos

Сигнализация и индикация

Раздельная/обобщенная сигнализация неисправности (беспотенциальный размыкающий контакт), программируется с помощью IR-карты памяти/IR-монитора
Обобщенная сигнализация неисправности (беспотенциальный нормальнозамкнутый контакт)
Раздельная сигнализация о работе (беспотенциальный нормальноразомкнутый контакт), возможно с IF‐модулями Stratos
Световой индикатор неисправности
ЖК-дисплей для индикации параметров насоса и кодов ошибок

Обмен данными

Инфракрасный интерфейс для беспроводного обмена данными с IR-Stick/IR-монитором
Последовательный цифровой интерфейс Modbus RTU для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс BACnet MS/TP Slave для подсоединения к автоматизированной системе управления зданием посредством системы шин RS485 (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс CAN для подсоединения к автоматизированной системе управления зданием посредством системы шин (возможно с IF-модулями Stratos).
Последовательный цифровой интерфейс LON для подсоединения к сети LONWorks (возможно с IF‐модулями Stratos)
Последовательный цифровой интерфейс PLR для подсоединения к автоматизированной системе управления зданием через интерфейсный преобразователь Wilo или специальные модули связи (возможно с IF‐модулями Stratos)

Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Основной/резервный режим работы (автоматическое переключение при неисправности/смена работы насосов по таймеру): возможны различные комбинации с IF-модулями Stratos (принадлежности)
Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД): возможны различные комбинации с IF-модулями Stratos (принадлежности)

Оснащение

исполнения фланца:
- Стандартное исполнение для насосов DN 32 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (согласно EN 1092-2) для ответного фланца PN 6,
- Специальное исполнение для насосов DN 32 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Встроенный перекидной клапан в корпусе насоса
Гнездо для опционального дополнения IF-модулями Wilo

Материалы

Корпус насоса: Серый чугун
Вал: Нержавеющая сталь
Подшипники: металлографит
Рабочее колесо: Синтетический материал

Комплект поставки

Насос
Подкладные шайбами фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 32 - DN 65)
Инструкция по монтажу и эксплуатации

Опции

Специальные исполнения для рабочего давления PN 16

Принадлежности

Ответные фланцы при фланцевом соединении
Фланцевые заглушки
IR-модуль
IR-монитор
IF‐модули Stratos: Modbus, BACnet, CAN, PLR, LON, DP, Ext. Off, Ext. Min., SBM, Ext.Off/SBM
