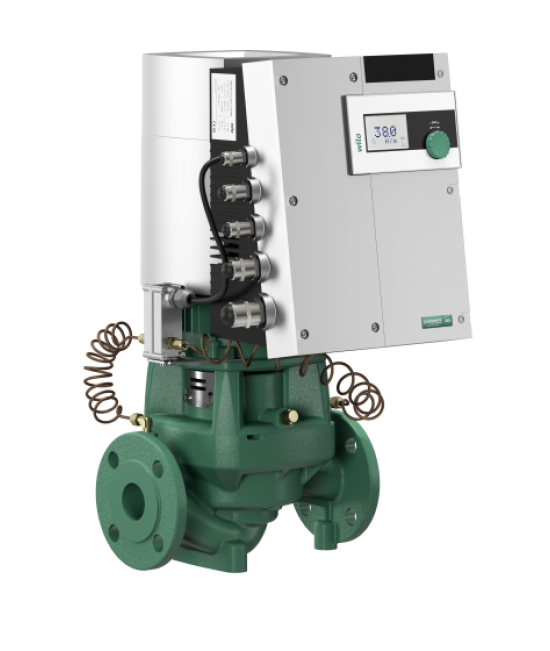

Wilo-Stratos GIGA

Материалы

• Корпус насоса и фонарь: EN-GJL-250
• Рабочее колесо: PPS-GF40
• Вал: 1.4122
• Скользящее торцовое уплотнение: AQEGG; другие скользящие торцовые уплотнения по запросу

Оснащение/функции

Режимы работы

• Δp‐c для постоянного перепада давления
• Δp‐v для переменного перепада давления
• ПИД-регулятор
• Ручной режим управления (n=постоянный)

Панель ручного управления

• Зеленая кнопка и дисплей

Ручное управление

• Настройка значения напора
• Настройка частоты вращения (ручное переключение)
• Настройка режимов работы
• Настройка ВКЛ./ВЫКЛ. насоса
• Конфигурация все рабочих параметров
• Квитирование ошибок

Внешнее управление

• Управляющий вход «Выкл. по приоритету»
• Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
• Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
• Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
• Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления

Сигнализация и индикация

• Обобщенная сигнализация неисправности SSM
• Обобщенная сигнализация рабочего состояния SBM

Обмен данными

• Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
• Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием

Функции защиты

• Полная защита электродвигателя со встроенной электронной системой отключения
• Блокировка доступа

Система управления сдвоенными насосами (2 одинарных насоса)

• Режим работы «основной/резервный» (автоматическое переключение при неисправности)
• Основной/резервный режим работы, смена насосов через 24 часа
• Режим параллельной работы двух насосов
• Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)

Комплект поставки

• Насос
• Инструкция по монтажу и эксплуатации

Опции

• Вариант …-R1 без дифференциального датчика давления
• Вариант ...-S1 с особыми скользящими торцовыми уплотнениями (за отдельную плату)

Принадлежности

• 3 консоли с крепежным материалом для монтажа на фундаменте
• Монтажное приспособление для скользящего торцового уплотнения
• IR-монитор
• IR-модуль
• IF-модуль PLR для соединения с PLR/интерфейсным преобразователем
• IF-модуль LON для соединения с сетью LONWORKS
• IF-модуль BACnet
• IF-модуль Modbus
• IF-модуль CAN
• Система регулирования VR-HVAC
• Система регулирования CCe-HVAC
• Система регулирования SCe-HVAC
• Дифференциальный датчик давления (DDG)

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
