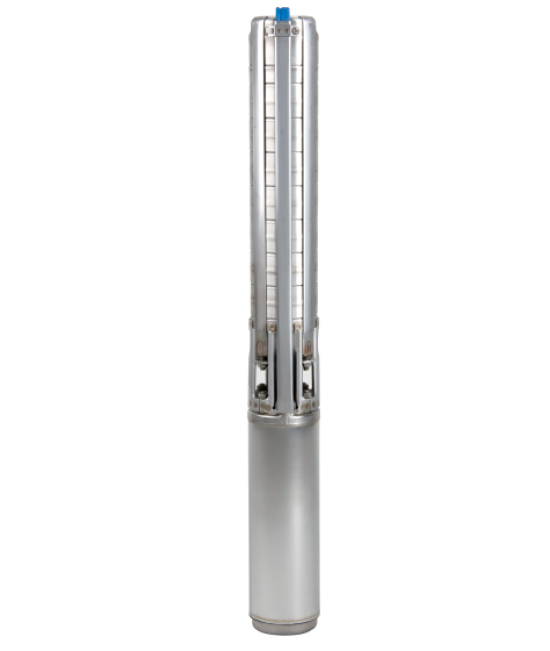

Wilo-Sub TWI 4
Скачать опросный лист- Продолжительный срок службы благодаря использованию коррозионностойкой нержавеющей стали, опционально: сталь марки V4A
- Сертифицировано ACS для применения в системах снабжения питьевой водой
- Высокий уровень гибкости в исполнении 4-, 6-, 8- и 10-дюймовой серии
- Широкий диапазон мощности от 1 до 250 м³/ч
Тип
Многоступенчатый погружной насос 4" в исполнении со стяжными лентами для вертикального или горизонтального монтажа
Применение
- для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
- Снабжение хозяйственной водой
- для использования в системах водоснабжения коммунального хозяйства, для полива и орошения
- Повышение давления
- Снижение уровня воды
- для перекачивания воды промышленного использования
- для перекачивания воды без длинноволокнистых и абразивных примесей
Технические характеристики
- Минимальный индекс эффективности (MEI) ≥ 0,7
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3 – 30 °C
- Минимальная скорость обтекания электродвигателя: 0,1 м/сек
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/час
- Макс. глубина погружения: 150 м
- Степень защиты: IP68
- Напорный патрубок: Rp 1¼ ‐ Rp 2
Обозначение
| например: | Wilo-Sub TWI 4.01-09-CI |
| TWI | Погружной насос |
| 4 | Диаметр гидравлической части в дюймах ["] |
| 01 | Номинальная подача [м3/ч] |
| 09 | Число cекций гидравлической части |
| C | Обозначение поколения насоса |
| I | Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер двигателя |
Оснащение/функции
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный электродвигатель
- Герметизированные электродвигатели
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: нержавеющая сталь 1.4301
- Вал гидравлической системы: нержавеющая сталь 1.4057
- Корпус электродвигателя: нержавеющая сталь 1.4301
- Вал электродвигателя: нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос с допуском ACS для вертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с муфтой NEMA и радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, соприкасающиеся с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.
Электродвигатель
Коррозиестойкий однофазный или трехфазный электродвигатель прямого пуска. Гидроизолированный герметично залитый статор с эмалированной обмоткой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение
Охлаждение электродвигателя осуществляется перекачиваемой средой. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Напорный кожух
Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. Стандартное исполнение насоса внутри напорного кожуха - без обратного клапана. Максимальное входное давление составляет 10 бар.
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Комплект поставки
- Гидравлическая часть в полном сборе с электродвигателем
- Соединительный кабель длиной 1,5/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Опции
- Гидравлическая часть из нержавеющей стали 1.4401
- Электродвигатель из нержавеющей стали 1.4401
- Исполнение 60 Гц
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
Характеристики
3~400 В, 50 Гц, p = 1 кг/дм3, v = 1x10-6 м2/с, ISO 9906 приложение A, η = КПД насоса
