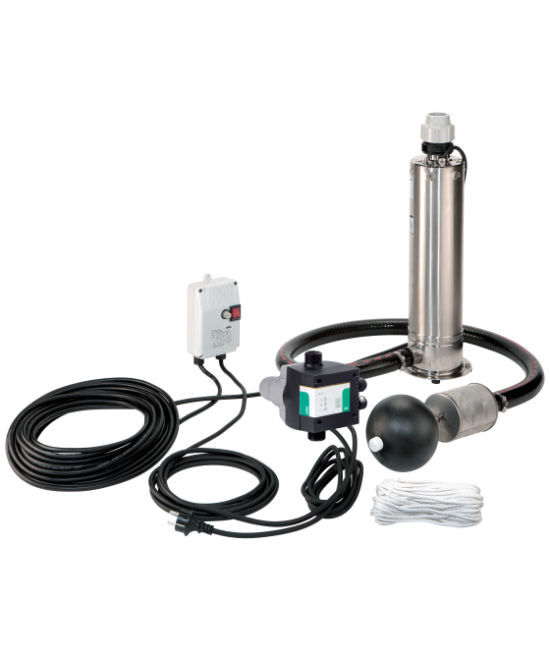

Wilo-Sub TWI 5-SE Plug & Pump
Особенности/преимущества продукции
- Легкая установка и ввод в эксплуатацию благодаря готовности к подключению в состоянии поставки, включая комплект принадлежностей
- Термическое реле электродвигателя
- Насос (корпус, ступени, рабочие колеса) полностью из нержавеющей стали 1.4301 (AISI 304)
- Самоохлаждающийся электродвигатель можно устанавливать вне воды
Тип
Система водоснабжения с погружным насосом, системой управления и принадлежностями и комплектом принадлежностей
Применение
- подача жидкости из колодцев, цистерн и резервуаров
- ирригация, полив или откачивание жидкости
- Системы водоснабжения
- Использование дождевой воды
Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Температура жидкости от +5° C до +35° C
- Рабочее давление макс.10 бар
- Класс защиты IP 68
- Подключение со всасывающей и напорной сторон Rp 1
Обозначение
| Пример: | TWI5-SE 304 EM-FS P&P |
| TWI | Погружной насос из нержавеющей стали |
| 5 | Диаметр насоса (5") |
| без обозначения | Забор воды через фильтровальную насадку |
| SE | Забор воды через патрубок G 1¼ (для подсоединения всасывающего фильтра) |
| 3 | Номинальная подача Q в м³/ч (при оптимальном коэффициенте полезного действия) |
| 04 | Кол-во ступеней гидравлической части |
| EM | Однофазное исполнение, 1~230 В 50 Гц |
| DM | Трехфазное исполнение, 3~400 В, 50 Гц |
| без обозначения | без поплавкового выключателя |
| P&P | Версия “Plug-&-Pump” |
Оснащение/функции
- Погружной насос
- Подключение к сети 1~230 В, 50 Гц
- Соединительный кабель
- Термическое реле электродвигателя
Материалы
- Корпус насоса из нержавеющей стали 1.4301
- Рабочее колесо из Noryl
- Вал из нержавеющей стали 1.4005
- Скользящее торцовое уплотнение из графита/керамики
- Секции Noryl
- Уплотнение из NBR
Комплект поставки
- Насос
- Прибор управления в комплекте
- Предохранительный трос из полипропилена
- Фильтр для всасывающего шланга для забора воды
- Всасывающий шланг
- Инструкции по монтажу и эксплуатации
Принадлежности
- Задвижка
- Обратный клапан
- Прибор управления и реле электродвигателя
- Защитный выключатель
- Поплавковый выключатель
- Акустическая сигнализация о переливе
- Реле давления
- Всасывающий фильтр с поплавком:
- Фильтр грубой очистки
- Фильтр тонкой очистки
