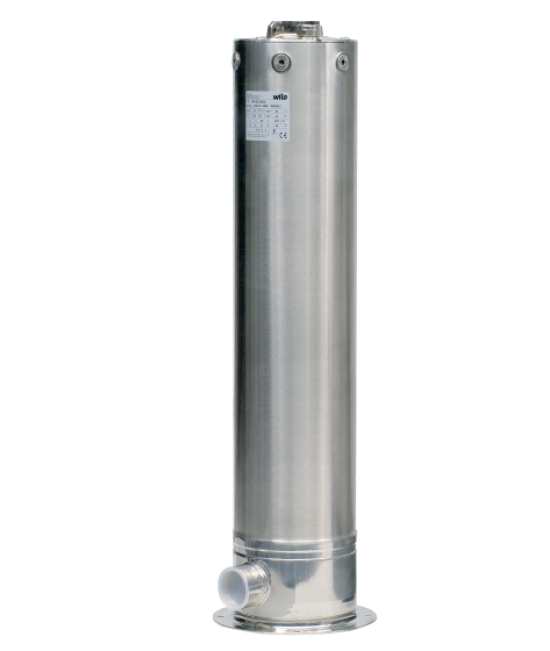

Wilo-Sub TWI 5/TWI 5-SE
Особенности/преимущества продукции
- Высокая эффективность благодаря оптимизированной гидравлике
- Сертифицирован TÜV на соответствие директиве KTW
- Самоохлаждающийся электродвигатель (возможна установка в непогруженном состоянии за пределами воды)
- Однофазное исполнение, предварительно смонтированное с распределительной коробкой и реле электродвигателя для простой установки
- Простота в обращении и содержании
- Коррозиестойкий и износостойкий
Тип
5" погружной насос из нержавеющей стали, многоступенчатый
Применение
Погружные насосы
- подача жидкости из колодцев, цистерн и резервуаров
- ирригация, полив и откачивание жидкости
- Системы водоснабжения
- Использование дождевой воды
Технические характеристики
- Подключение к сети 1~230 В, 50 Гц/3~400 В, 50 Гц
- Температура жидкости макс. от +5 °C до +35 °C
- Рабочее давление макс.10 бар
- Вид защиты IP 68
- Подключение с напорной стороны Rp 1¼
- Подключение на стороне всасывания для исполнения SE Rp 1¼
Обозначение
| Пример: | TWI5-SE 304 EM-FS |
| TWI | Погружной насос из нержавеющей стали |
| 5 | Диаметр насоса (5") |
| без обозначения | Забор воды через фильтровальную насадку |
| SE | Забор воды через патрубок G 1¼ (для подсоединения всасывающего фильтра) |
| 3 | Номинальная подача Q в м³/ч (при оптимальном коэффициенте полезного действия) |
| 04 | Кол-во ступеней гидравлической части |
| EM | Однофазное исполнение, 1~230 В 50 Гц |
| DM | Трехфазное исполнение, 3~400 В, 50 Гц |
| FS | С поплавковым выключателем |
Оснащение/функции
- Предохранительный трос длиной 20 м
- Кабель H07RN-F длиной 20 м
- Исполнение для однофазного тока
- с предварительно смонтированной распределительной коробкой
- Защита от перегрузки электродвигателя
Описание/конструкция
- Многосекционное исполнение полностью из AISI304
- Сертификация по ACS и WRAS
- Двойное скользящее торцовое уплотнение SIC/SIC
- Отсоединяемый кабель электропитания
- Электродвигатель, охлаждаемый водой, больших размеров
- Комплект поставки включает в себя кабель электропитания длиной 20 м и предохранительный трос
Материалы
- Корпус насоса: нержавеющая сталь 1.4301
- Рабочее колесо: 1.4301
- Вал: 1.4301
- Скользящее торцевое уплотнение: SIC/SIC и графит/керамика
- Секции: 1.4301
- Диффузор/инжектор: 1.4301
- Уплотнения: NBR
Комплект поставки
- Насос с соединительным кабелем длиной 20 м
- Предохранительный трос из полипропилена
- Инструкция по монтажу и эксплуатации
Принадлежности
- Задвижка
- Обратный клапан
- Прибор управления и защита электродвигателя
- Защитный выключатель
- Поплавковый выключатель
- Акустическая сигнализация о переливе
- Wilo-HiControl 1
- Реле давления
- Всасывающий фильтр с поплавком:
- Фильтр грубой очистки
- Фильтр тонкой очистки
