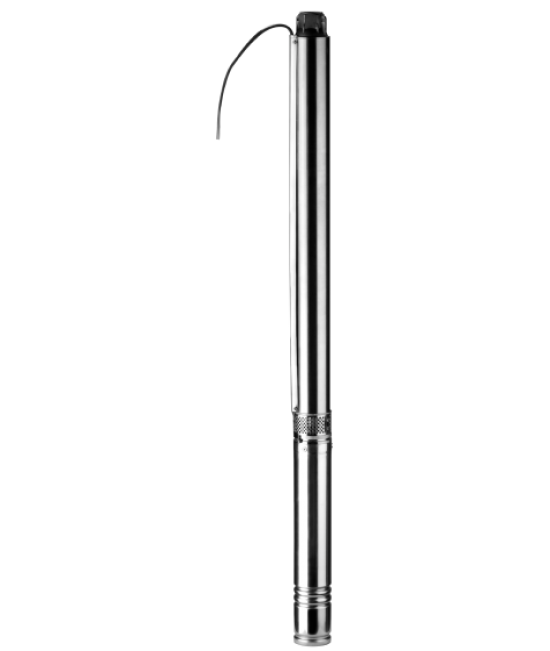

Wilo-Sub TWU 3

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан
Удобный для техобслуживания электродвигатель с возможностью перемотки

Тип

Многоступенчатый погружной насос 3" в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

Для подачи воды из частных скважин, колодцев и цистерн
Для использования в частных системах водоснабжения, полива и орошения
Для перекачивания воды без длинноволокнистых и абразивных примесей

Технические характеристики

Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемых жидкостей: 3-35 °C
Минимальное течение на моторе: 0,08 м/с
Макс. содержание песка: 50 г/м³
Макс. количество пусков: 30/ч
Макс. глубина погружения: 150 м
Класс защиты: IP 58
Напорный патрубок: Rp 1

Обозначение

например,	Wilo-Sub TWU 3-0115
TWU	Погружной насос
3	Диаметр гидравлического оборудования в дюймах ["]
01	Номинальный объемный расход [м³/ч]
15	Число секций гидравлической части

Оснащение/функции

Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный или трехфазный электродвигатель
Термическое реле электродвигателя для однофазного электродвигателя

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий электродвигатель переменного тока или трехфазный электродвигатель прямого пуска, с возможностью перемотки электродвигателя, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации
