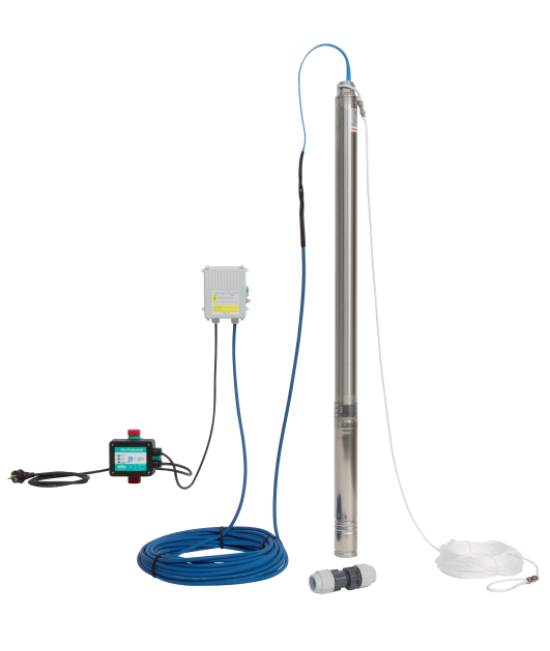

Wilo-Sub TWU 3 Plug & Pump

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Простая установка благодаря предварительно выполненному монтажу компонентов и электропроводки
Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан

Тип

Установка водоснабжения с погружным электродвигателем, системой управления и принадлежностями в комплекте

Применение

Установка водоснабжения для

подачи воды из скважин, колодцев и цистерн,
для использования в частных системах водоснабжения, полива и орошения
Подача воды без длинноволокнистых и абразивных примесей

Технические характеристики

Электроподключение к сети: 1~230 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой жидкости: 3-35 °C
Минимальная скорость обтекания электродвигателя: 0,08 м/с
Макс. содержание песка: 35 г/м³
Макс. количество пусков: 30 /ч
Макс. глубина погружения: 27 м
Класс защиты: IP 58
Подсоединение к напорному патрубку: Rp 1

Обозначение

например:	Wilo-Sub TWU 3-0115-P&P/FC
TWU	Погружной насос
3	Диаметр гидравлической части в дюймах ["]
01	Номинальная подача [м³/ч]
15	Количество ступеней гидравлической части
P&P	Система насосов Plug & Pump
FC	Исполнение FC = пакет Sub-I с HiControl 1 DS = пакет Sub-II с манометрическим блоком управления

Оснащение/функции

Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный электродвигатель
Термическое реле электродвигателя

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий однофазный электродвигатель прямого пуска, с возможностью перемотки, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Электродвигатель может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:

В полном сборе
Кабель электропитания длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм²)
Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
Wilo-HiControl 1 (FC); автоматическое реле контроля потока и давления со встроенной защитой от сухого хода
Трос длиной 30 м
Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения особняков и многоквартирных домов:

В полном сборе
Кабель электропитания длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм²)
Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
Манометрический блок управления 0 - 10 бар включая напорный мембранный резервуар объемом 18 л манометр, запорный элемент и пневматический выключатель
Трос длиной 30 м
Инструкция по монтажу и эксплуатации
