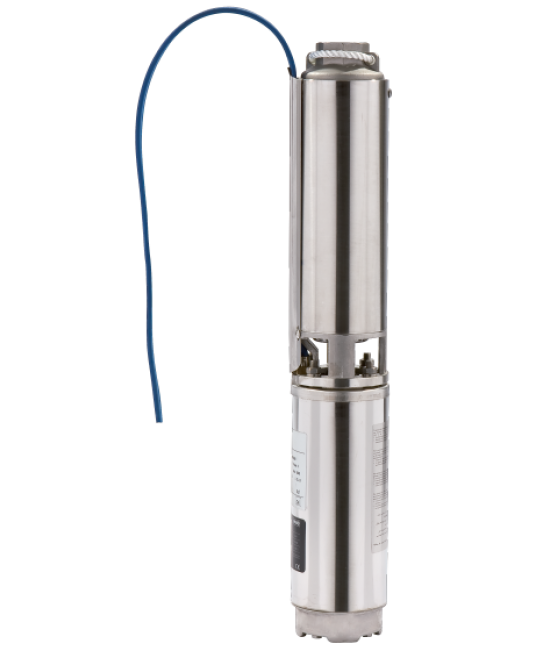

Wilo-Sub TWU 4-...-GT

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Низкие эксплуатационные расходы за счет оптимизированной гидравлической части и эффективных электродвигателей для целенаправленного применения в геотермических системах
Высокий суммарный годовой показатель эффективности (JAZ), обусловленный повышенным КПД системы
Высокая надежность в эксплуатации благодаря всплывающим рабочим колесам и встроенному обратному клапану
Простая установка в варианте Quick-Connect позволяет просто и быстро удлинить кабель электродвигателя

Тип

Многоступенчатый погружной насос 4" в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

Геотермические применения
Для перекачивания воды из скважин, колодцев и цистерн
Для использования в системах водоснабжения, полива и ирригации
Повышение давления
Понижение уровня воды
Для перекачивания воды без длинноволокнистых и абразивных примесей

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,7

Подключение к сети: 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой жидкости: 3-30 °C
Минимальное течение на моторе: 0,08 м/с
Макс. содержание песка: 50 г/м³
Макс. количество пусков: 20/ч
Макс. глубина погружения: 200 м
Класс защиты: IP 68
Подсоединение к напорному патрубку: Rp 1¼

Обозначение

например:	Wilo-Sub TWU 4-0203-C-QC-GT
TWU	погружной насос
4	Диаметр гидравлической части в дюймах ["]
02	Номинальная подача [м³/ч]
03	Кол-во ступеней гидравлической части
C	Обозначение поколения насоса
I	Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер
QC	Quick Connect Cable Быстросоединяемый кабель для простого и быстрого удлинения кабеля электродвигателя
GT	для геотермических установок

Оснащение/функции

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
Герметизированные электродвигатели
Встроенный обратный клапан
Муфта в соответствии с NEMA
Трехфазный электродвигатель

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: Noryl
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий трехфазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемой жидкости. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости и ее минимальной скорости течения. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!

Комплект поставки

Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель, разрешенный к применению в питьевом водоснабжении (TWU 4-…-GT с 15-метровым кабелем; TWU 4-…-GT-QC с коротким кабелем и штекером для быстрой замены)
Инструкция по монтажу и эксплуатации

Опции

Исполнения электродвигателя для особых напряжений 3~380 В, 60 Гц; 3~460 В, 60 Гц

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
