Wilo-Sub TWU 4 Plug & Pump

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Простая установка благодаря предварительно выполненному монтажу компонентов и электропроводки
Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан
Износостойкий благодаря всплывающим рабочим колесам

Тип

Установка водоснабжения с погружным электродвигателем, системой управления и принадлежностями в комплекте

Применение

Установка водоснабжения для собственного водоснабжения в частном секторе

Подача воды для стиральных машин
Полив садовых участков
Перекачивание воды и заполнение водой
Водозаборные точки для хозяйственной воды

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,7

Электроподключение к сети: 1~230 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемой жидкости: 3-30 °C
Минимальная скорость обтекания электродвигателя: 0,08 м/с
Макс. содержание песка: 35 г/м³
Макс. количество пусков: 20/час
Макс. глубина погружения: 27 м
Класс защиты: IP 68
Подсоединение к напорному патрубку: Rp 1¼

Обозначение

например:	Wilo-Sub TWU 4-0405-C-P&P/FC
TWU	Погружной насос
4	Диаметр гидравлической части в дюймах ["]
04	Номинальная подача [м³/ч]
05	Количество ступеней гидравлической части
C	Обозначение поколения насоса
P&P	Система насосов Plug & Pump
FC	Исполнение FC = пакет Sub-I с HiControl 1 DS = пакет Sub-II с манометрическим блоком управления

Оснащение/функции

Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный электродвигатель
Защита электродвигателя от перегрева
Защита от сухого хода (только у пакета Wilo‐P&P Sub‐I)

Материалы

Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: Noryl
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305

Описание/конструкция

Погружной дренажный насос длявертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Электродвигатель

Коррозионностойкий однофазный электродвигатель прямого пуска без устройства плавного пуска. Герметично залитый электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение

Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

Для этих агрегатов режим всасывания невозможен!
Агрегат во время эксплуатации должен целиком находиться в воде!

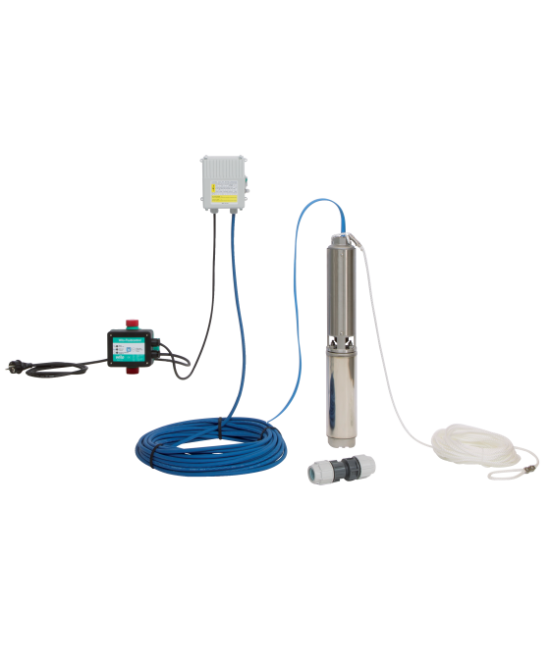

Комплект поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:

В полном сборе
Кабель электропитания длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм²)
Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
Wilo-HiControl 1 (FC); автоматическое реле контроля потока и давления со встроенной защитой от сухого хода
Трос длиной 30 м
Монтажные детали: 2x зажимные резьбовые соединения, переходник R 1¼ на R 1, 8x кабельные стяжки
Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения особняков и многоквартирных домов:

В полном сборе
Кабель электропитания длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4 x 1,5 мм²)
Пусковой прибор с конденсатором, защитой электродвигателя от перегрева и выключателем
Манометрический блок управления 0 - 10 бар включая напорный мембранный резервуар объемом 18 л манометр, запорный элемент и пневматический выключатель
Трос длиной 30 м
Монтажные детали: Тройник, переходник R 1¼ на R 1, 8 кабельных стяжек
Инструкция по монтажу и эксплуатации

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.
