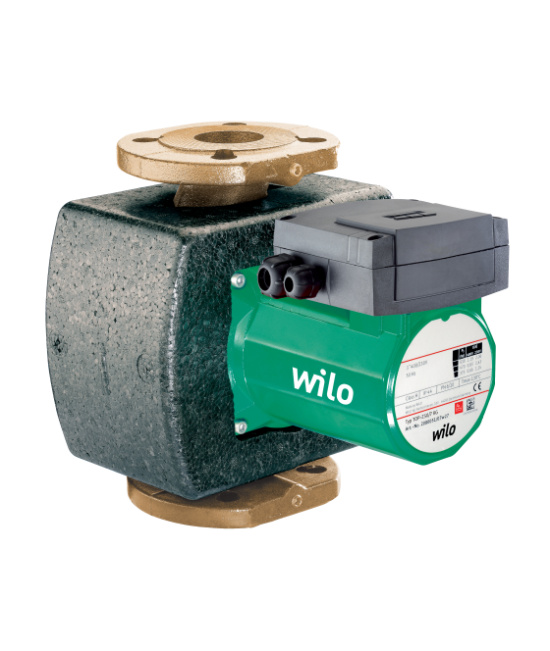

Wilo-TOP-Z

Особенности/преимущества продукции

Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Серийно с теплоизоляцией.

Тип

Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения

Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Допустимый диапазон температур
- TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
- начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
Подключение к сети:
- 1~230 В, 50 Гц (в зависимости от типа)
- 3~230 В, 50 Гц (штекер переключения опционально)
- трехфазная сеть, 400 В, 50 Гц
Класс защиты IP X4D
Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)

Пример:	Wilo-TOP-Z 40/7
TOP	Стандартный насос (с резьбовым или с фланцевым подсоединением)
‐Z	Одинарный насос для системы циркуляции питьевой воды
40/	Номинальный диаметр для подсоединения
7	Номинальный диапазон напора насоса [м] при Q = 0 м³/ч

Режимы работы

Ручное управление

Автоматическое управление

Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P₂ < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).

Сигнализация и индикация

Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P₂ ≥ 180 Вт)
Контрольная лампа направления вращения (только для 3~насосов)

Оснащение

Для насосов с фланцевым соединением: исполнения фланца
- Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
- Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
- Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P₂ ≥180 Вт)
Серийная теплоизоляция

Насос
Теплоизоляция корпуса
Уплотнения для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
Инструкция по монтажу и эксплуатации

Резьбовые соединения для резьбового подсоединения
Компенсаторы
Таймер Wilo-SK 601N
Для насосов 3~400 В:
- Штекер переключения 3~230 В, 50 Гц
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Для насосов 1~230 В:
- Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя

Рабочее поле
