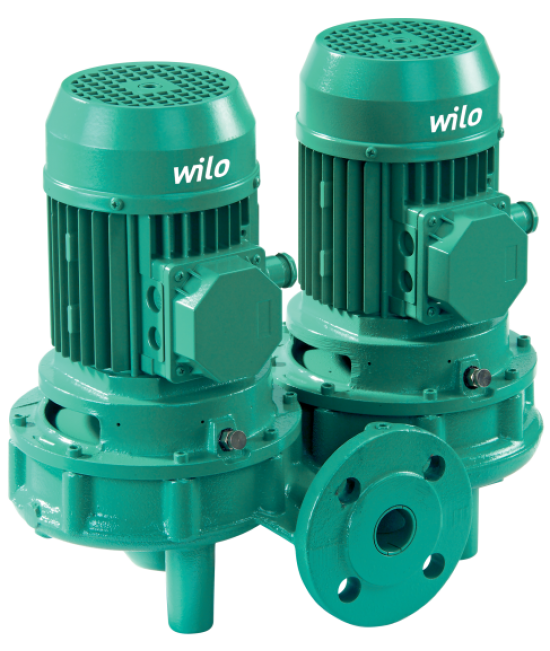

Wilo-VeroTwin-DPL

Особенности продукции
Характеристики
Описание серии
Рабочее поле
Для загрузки

Особенности/преимущества продукции

Уменьшение занимаемой площади и снижение затрат на монтажные работы благодаря конструкции сдвоенного насоса
Режим работы основной/резервный или режим работы при пиковых нагрузках (с помощью внешнего дополнительного устройства)
Высокая степень защиты от коррозии благодаря катафорезному покрытию.
Серийное исполнение: Электродвигатель с неразъемным валом
Исполнение N: Стандартный электродвигатель B5 или V1 со вставным валом из нержавеющей стали

Тип

Сдвоенный насос с сухим ротором в исполнении Inline с фланцевым соединением

Применение

Перекачивание воды систем отопления (согласно VDI 2035), холодной воды и водогликолевой смеси без абразивных веществ в системах отопления, кондиционирования и охлаждения.

Технические характеристики

Минимальный индекс эффективности (MEI) ≥ 0,4

Допустимый диапазон температур от -20° C до +120° C
Подключение к сети 3~400 В, 50 Гц (другие по запросу)
Класс защиты IP 55
Номинальный внутренний диаметр от DN 32 до DN 100
Макс. рабочее давление 10 бар (специальное исполнение: 16 бар)

Обозначение

Пример	DPL 40/160‐4/2
DPL	Сдвоенный насос Inline
40	Номинальный внутренний диаметр DN подсоединения к трубопроводу
160	Номинальный внутренний диаметр рабочего колеса
4	Номинальная мощность электродвигателя P₂ в кВт
2	Число полюсов электродвигателя

Описание/конструкция

Одноступенчатый низконапорный сдвоенный насос в исполнении Inline со следующими элементами:

Перекидной клапан
Скользящее торцовое уплотнение
Фланцевое соединение со штуцером для замера давления R ¹/₈
электродвигатель с неразъемным валом

Материалы

Корпус насоса и соединительный элемент: EN-GJL-250
Рабочее колесо: PP-усиленное стекловолокном/EN-GJL-200 (в зависимости от типа насоса)
Вал: 1.4021
Скользящее торцевое уплотнение: AQ1EGG; другие скользящие торцевые уплотнения по запросу

Комплект поставки

Насос
Инструкция по монтажу и эксплуатации

Опции

Вариант ...-H5 с корпусом PN16 (за отдельную плату)
По запросу возможны также исполнения, рассчитанные на другое напряжение и другую частоту, а также с допуском по нормам ATEX

Принадлежности

Консоли для монтажа на фундаменте
Термодатчик, реле отключения по сигналу с датчика KLF (PTC)
Специальные электродвигатели
Скользящие торцевые уплотнения специального исполнения
Системы регулирования SC-HVAC, CC-HVAC и приборы управления
Фланцевые заглушки

Общие указания – директивы ErP (экологический дизайн)

Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.

Wilo-VeroTwin-DPL (2-полюсный)
