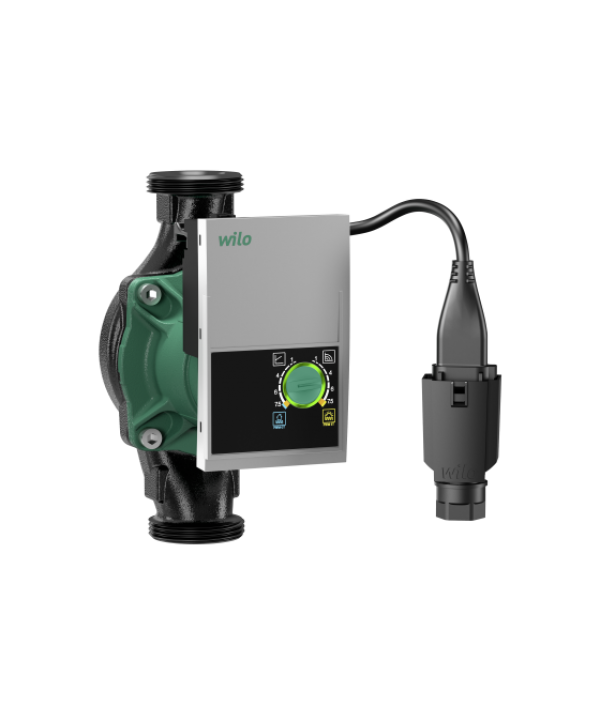

Wilo-Yonos PICO-STG
Особенности/преимущества продукции
- Красная кнопка для настройки режима регулирования ∆p-v или фиксированной частоты вращения
- Внешняя регулировка частоты вращения через встроенные интерфейсы PWM 1 (геотермические системы) и PWM 2 (гелиотермические системы)
- Гибкий соединительный кабель с соединителем Wilo-Connector
- Корпус насоса с катафорезным покрытием защищает от коррозии при образовании конденсата
- Кольцевой светодиод для индикации рабочего режима и неисправностей
Тип
Циркуляционный насос с мокрым ротором с резьбовым подсоединением, электронно-коммутируемым двигателем, устойчивым к токам блокировки, и встроенным электронным регулированием мощности.
Применение
Первичные контуры солнечных и геотермальных установок
Обозначение
| Пример: | Wilo-Yonos PICO-STG 15/1-7.5-130 |
| Yonos PICO | Высокоэффективный насос (с резьбовым подсоединением) с электронным регулированием |
| -STG | Для солнечных и геотермальных установок |
| 15/ | Номинальный диаметр для подсоединения |
| 1-7.5 | Номинальный напор [м] |
| 130 | Монтажная длина |
Оснащение/функции
Режимы работы
- Δ p‐v для переменного перепада давления
- Режим управления (n=постоянный)
- Внешняя регулировка частоты вращения через сигнал PWM 1 или PWM 2
Ручное управление
- Настройка режимов работы
- Настройка мощности насоса (напора)
- Настройка режима PWM
Автоматическое управление
- Бесступенчатая регулировка частоты вращения в зависимости от режима работы
- Автоматической функции деблокирования
Сигнализация и индикация
- Индикация режимов работы или неисправностей
Оснащение
- Отливка под ключ на корпусе насоса
- Быстрое электроподключение с помощью Wilo-Connector на гибком кабеле
- Электродвигатель, устойчивый к токам блокировки
- Корпус насоса с катафорезным покрытием
Материалы
- Корпус насоса: Серый чугун (EN‐GJL‐-200)
- Рабочее колесо: Синтетический материал (полипропилен - 40 % GF)
- Вал насоса: нержавеющая сталь
- Подшипники: Металлографит
Комплект поставки
- Насос
- Соединитель Wilo-Connector
- Уплотнения
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения Yonos PICO-STG...130 с короткой монтажной длиной 130 мм
Принадлежности
- Резьбовые соединения
- Компенсаторы
- Теплоизоляция
- Wilo-Connector с кабелем электропитания длиной 2 м и штекером с защитным контактом
- Угловой штекер с кабелем электропитания 2 м
- Сигнальный кабель PWM
Характеристики
General overview
- Edition 2017
- Формат страницы A4
- Кол-во страниц 72
Wilo-Yonos PICO-STG
- Article Number 4190494
- Edition 1409
- Номер версии 01
- Формат страницы A4
- Кол-во страниц 28
