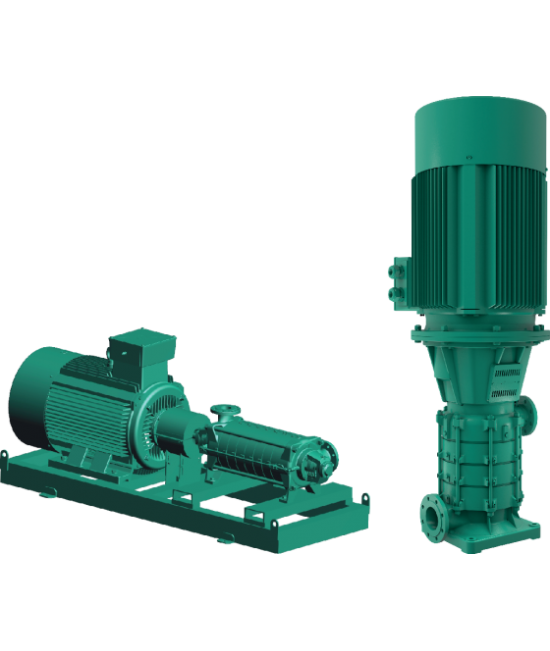

Wilo-Zeox FIRST
- Высокоэффективная гидравлическая часть и высокоэффективный электродвигатель IE3 в серийном исполнении с датчиком PTC
- Насосный агрегат в серийном исполнении с жесткой муфтой между двигателем и гидравлической частью и с торцовым уплотнением
- Серийное устройство промывки через байпас гарантирует длительный срок службы торцового уплотнения
- Усовершенствованная система фланцевого позиционирования и нажимная крышка сальника по запросу
- Бронзовое рабочее колесо высокой надежности по запросу
Тип
Нормальновсасывающий высоконапорный центробежный насос
Применение
- Ирригация/сельское хозяйство
- Водоснабжение /повышение давления
- Подача воды для пожаротушения
- Отопление, кондиционирование, охлаждение
Технические характеристики
Подключение к сети 3~400 В, 50 ГцМакс. допустимое входное давление: 6 бар для вертикального исполнения, 16 бар для горизонтального исполненияМакс. диапазон температуры перекачиваемых сред от -5 °C до +90 °CМакс. температура окружающей среды от -10 °C до +40 °CМакс. рабочее давление: 27 бар для вертикального исполнения, 55 бар для горизонтального исполнения DN 80 и 50 бар для горизонтального исполнения DN 100Класс защиты: IP 55Подключения с напорной и всасывающей стороны: DN 80 и DN 100 для вертикального исполнения, DN 65, DN 80, DN 100, DN 150 для горизонтального исполнения
Обозначение
| Пример: | Zeox FIRST V9004/A-75-2-S20-S6D6/B |
| Zeox FIRST | Нормальновсасывающий многоступенчатый высоконапорный центробежный насос в секционном исполнении |
| V или H | Вертикальное или горизонтальное исполнение |
| 90 | Расход Q в м3/ч |
| 04 | Количество рабочих колес |
| A | Тип рабочего колеса (тип V) |
| 75 | Мощность электродвигателя (в кВт) |
| 2 | 2-полюсный электродвигатель |
| S20 | Варианты исполнения: Без обозначения = стандартное исполнение, рабочие колеса из бронзы: L1, сальниковое уплотнение: S20 |
| S6D6 | Варианты с другими выверками фланцев и валов: Без обозначения = стандартная выверка, SXDX |
| B | Индекс технического развития |
Оснащение/функции
- Серийный высокоэффективный электродвигатель IE3
- Устройство промывки через байпас для долгого срока службы
- Сальниковое уплотнение по запросу, заменяемое без демонтажа насоса благодаря уникальной конструкции „Twinner-System“
Материалы
- Корпус насоса и муфта из серого чугуна с высококачественным лакированием для высокой коррозионной стойкости
- Фундаментная рама и кронштейн опоры электродвигателя из стали с высококачественным лакированием для высокой коррозионной стойкости
- Ступенчатый корпус и ведущие колеса из серого чугуна, а рабочие колеса из серого чугуна с катафорезным покрытием
- Уплотнения ступенчатого корпуса из нитрильного каучука (NBR)
- Подшипники скольжения из бронзы
- Вал из углеродистой или нержавеющей стали
- Скользящие и неподвижные кольца скользящего торцового уплотнения: Карбид вольфрама/графит
- Механические уплотнения из нитрильного каучука (NBR)/политетрафторэтилена (PTFE)
- Уплотнения PTFE
Комплект поставки
- Горизонтальная насосная установка с двигателем, муфтой, фундаментной рамой и насосом или
- вертикальная насосная установка с двигателем, муфтой и насосом
- Инструкция по монтажу и эксплуатации
Общие указания – директивы ErP (экологический дизайн)
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
Рабочее поле
General overview
- Edition 2017
- Формат страницы A4
- Кол-во страниц 72
Wilo-Zeox FIRST
- Article Number 4192053
- Edition 1411
- Номер версии 01
- Формат страницы A4
- Кол-во страниц 29
